各种结构的模具必须配有符合要求的锤头和出砖器，才能保证耐火砖砖坯的顺利压制与取出。锤头和出砖器的结构与砖型、压机的规格及模具结构有关。
1 出砖器
出砖器的尺寸是由压机的行程、模具结构和压机机体平台孔的尺寸决定的。因为摩擦压砖机的行程短，机体平台孔小，所以出砖器是由与机体平台紧密配合的套筒和出砖顶杆组成。出砖器示意图如图7-9所示。
高冲程的摩擦压砖机的出砖器有两种：一种是整体出砖器，是由上顶杆、接头和下顶杆组成；另一种是组合式出砖器，是由上部出砖器与下部出砖器组成。

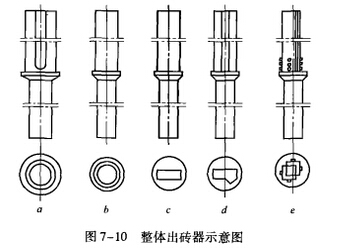

整体出砖器的形状各异；见图7-10。
图7-1Oa和图7-1Oe中的出砖器均是通过底盘固定方向的，而图7-1Oc和图7-1Od则是通过插入带弹簧的底座内，来保证出砖中心的。

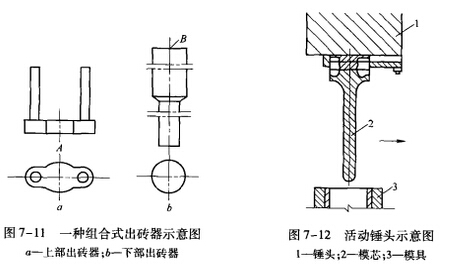

组合式出砖器一般用于耐火砖砖坯重心有孑1或重心附近有孔，采用整体出砖器不能使坯体平稳顶出的耐火砖砖坯，如三通砖，其重心处有中心孔，则采用组合式出砖器，如图7-11所示。
上部出砖器放在机体平台的出砖器底座内，下部放在机体下，当耐火砖砖坯成型后，下部出砖器B上升时，顶住上部A面，使上部出砖器上升，从而达到平稳出砖的目的。
2 锤头
锤头有三种。一种是活动锤头，主要用于加压方向比较长的砖，如水口砖。由于压机的行程不够，当锤头上升到顶部时，锤头的最下部与模口的间隙不足以使耐火砖砖坯取出，故必须做成活动的锤头。如图所示，出砖时，将模芯2沿燕尾槽方向移出模具。这样，加料和出砖都可不受压机行程的影响。

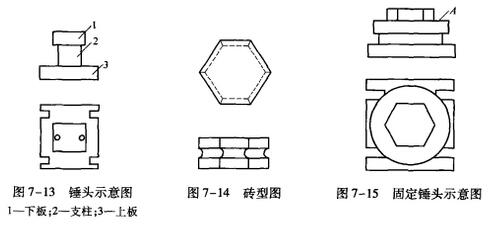

第二种是成型工自己控制耐火砖砖坯尺寸的锤头，大部分耐火砖砖坯的锤头均采用这种结构。如图7-13所示。锤头上板有沟槽，与压机滑块连接时上螺丝用。下板是与模具压板相连的。
第三种是固定尺寸的锤头。只要成型工将这种锤头下到底，压到模具上，耐火砖砖坯的加压尺寸也就确定了，一般用于厚度尺寸难以控制的耐火砖砖坯，见图7-14。该砖的六面均有半圆沟槽，为了使耐火砖砖坯达到一定的密度，须采用六块带凸槽的活动板。如图7-15所示，当锤头压到A面时，活动板与模口均在一个平面，使沟槽能保持在一个高度上。
