水泥回转窑各部位耐火材料的配置方案

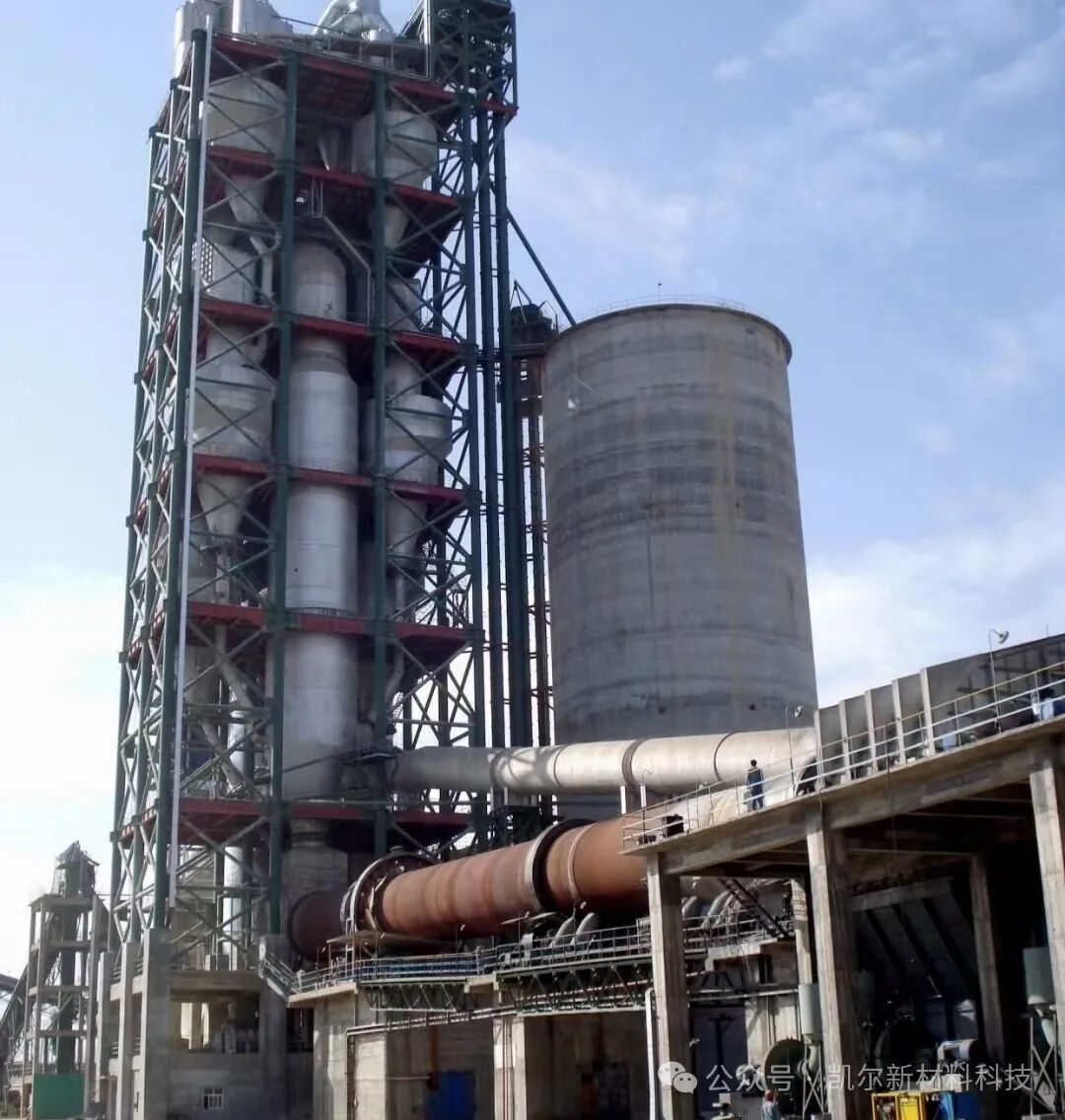

水泥回转窑在生产过程中，由于其高温、化学腐蚀和物理磨损等恶劣工作环境，需要使用多种耐火材料来保护窑体，延长其使用寿命。目前水泥回转窑的组成主要由预热器、分解炉、三次风管、回转窑、窑门罩、冷却机等部位组成，而其中的回转窑又由前窑口、后窑口、安全带、上过渡带、下过渡带、烧成带等组成，每个部位工作环境不同所需要的耐火材料也存在着差异。

一、预热器

水泥回转窑预热器是水泥生产过程中的关键设备，它的作用是利用回转窑及篦冷机冷却水泥熟料时的余热对水泥生料进行预热，以提高生产效率和节能。目前预热器常用的耐火材料主要有耐碱浇注料以及耐碱砖，以抵抗碱性物料对预热器的侵蚀。

二、分解炉

水泥回转窑的分解炉的作用是将预热后的生料中的碳酸钙进行预分解，生成氧化钙和二氧化碳，为后续的熟料煅烧过程做好准备。分解炉的工作条件相对苛刻，因此对耐火材料的选择有特定的要求，通常选用抗剥落高铝砖、耐碱砖、耐碱浇注料等耐火材料。

三、三次风管

水泥回转窑的三次风管是连接回转窑系统的冷却器和热风道的重要部分，它在水泥生产中扮演着燃烧支撑和稳定、高温预热、物料传递和携带以及热能回收等关键角色。三次风管需要承受高温、高速气流以及携带熟料颗粒的磨损，所以通常采用耐碱砖和耐碱浇注料来抵抗高温侵蚀。

四、回转窑

4.1前后窑口

水泥回转窑的前后窑口是窑衬的薄弱环节，尤其是前窑口，因为它们需要承受急冷、急热气流的冲击，高温熟料的磨损，以及高温有害气体的碱腐蚀等，所以通常以钢纤维增强耐火浇注料为主。

4.2上下过渡带

水泥回转窑的上下过渡带是窑内工作环境较为复杂的区域，这些区域温度波动大，窑皮不易稳定，耐火材料长期裸露在高温环境中，受到熟料的冲击和磨损，因此对耐火材料的热震稳定性和抗化学侵蚀能力要求较高，所以通常选用镁铝尖晶石砖、硅莫耐磨砖、抗剥落高铝砖、镁铝铬砖、磷酸盐结合高铝耐磨砖、磷酸盐结合高铝砖以及特种磷酸盐结合高铝砖为主。

4.3安全带

水泥回转窑的安全带是指窑内某个特定区域，这个区域通常位于窑的中部，是物料开始进行化学反应和烧成的地方。通常选用抗剥落高铝砖、磷酸盐结合高铝耐磨砖、磷酸盐结合高铝砖或者钢纤维增强耐火浇注料为主。

4.4烧成带

水泥回转窑烧成带是整个系统中工作环境最为恶劣的部位，它直接关系到水泥熟料的质量和产量，因此对耐火材料的要求极为严格，工作温度通常在1300~1450℃，所以通常采用直接结合镁铝砖、镁铝铬砖、镁铝尖晶石砖、抗剥落高铝砖、直接结合镁铬砖以及半直接结合镁铬砖等。

五、窑门罩

水泥回转窑窑门罩位于回转窑的窑头，主要作用是保护窑头免受高温和化学腐蚀的影响，同时也是密封窑头，防止热损失和有害气体的泄露。所以在耐火材料的选择上通常用抗剥落高铝砖或75含量高铝砖进行砌筑。

六、冷却机

水泥回转窑的冷却机，是一种骤冷式冷却设备，主要用于对高温熟料进行快速冷却、输送和热量回收。通常在耐火材料的选择上以抗剥落高铝砖、特种磷酸盐结合高铝砖、或者磷酸盐结合高铝耐磨砖等为主。
