VDZ耐火砖G型和H型特点配比原则

目前设计院大多采用德国VDZ标准中的G型砖和H型砖规格,约11种砖型即可满足直径从1.5~10m各种圆筒和圆锥结构的耐火砖的砌筑。
1 G型砖和H型砖的特点

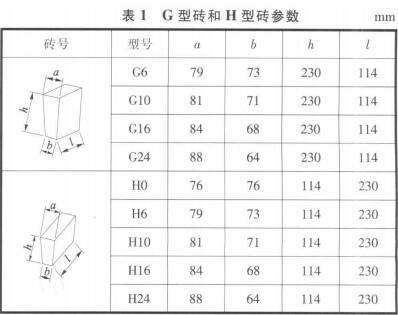

德国VDZ标准中G型砖和H型砖的特点是腰身长均为76mm,根据预热器耐火砖厚的特点对该标准尺寸进行了少许的改进,见表1。
VDZ耐火砖G型和H型特点配比原则
该砖型中的H型砖的大小头的差值是为了消除直圆筒内外周长的差值,G型砖的大小头的差值是为了消除圆锥体的上下圆周长的差值,无论是G型砖还是H型砖,大小头的平均值为76mm,如H6中的6代表大小头尺寸a、b的差值,所以H6的a和b就可以确定为79mm和73mm。同样G型砖也是如此。G和H后面的数字越大,代表耐火砖的楔度(楔形砖的倾斜角)越大。耐火砖的长度可以确定为230mm,但是厚度可以在VDZ标准中B型砖的基础上进行修正,因为国内预热器耐火砖厚度与国外有一定的区别。
2 H型砖在圆筒结构上的配比原则和计算
当圆筒结构耐火砖的砖型不合理时就会出现较大宽度的三角缝,这种缝导致砌筑的耐火砖贴合不紧密,成为砖使用中最薄弱的区域,因此H型砖砖型设计的第一个原则是三角缝的宽度尽量减小。对于已知圆筒直径和砖厚,砌筑最理想的情况是用一种砖进行砖型设计,已知腰身长是76mm,可以求解出砖的a和b,这种砖砌筑时完全不会出现三角缝,称为理想砖型,但是a和b不一定是标准砖型中的尺寸,因此一般需要选择两种H型砖配比,此时,为减小三角缝的宽度,楔度要尽可能靠近理想砖型,因而当一个圆筒可以用H0和H6配砖,也可以用H0和H10配砖时,应优先选用H0和H6。因此,H型砖砖型设计的第二个原则是选用相近楔度的H型标准砖进行配比,如H0和H6、H6和H10等。
H型砖砖型设计的第三个原则是两种配比的H型砖的楔度必须一个比理想砖型的楔度大,另一个比理想砖型的楔度小,否则是无法配比的,这就是选择两种H型砖配比的条件。这从几何上很容易理解,也可以从配比方程组上理解。用两种H型砖配比,当圆筒直径增大时,楔度小的耐火砖配比最合理,即是H0和H6。随着圆筒直径的缩小,应选择楔度更大的两种H型砖进行配比。
总之,在回转窑耐火砖配型时一定要注意以下几点:
1)采用两种楔形砖配比圆筒体的时候,楔度尽可能与理想砖型的楔度接近,且理想砖型的楔度在配比的两种楔形砖的楔度之间。
2)在VDZ标准下得出圆筒结构和圆锥体结构配砖的计算方法。
3)通过耐火砖砌筑最紧密和砖型最少的要求,计算出圆筒结构的H型砖配比的选择条件和圆锥体结构的G型砖和两种H型砖配比的选择条件。
4)随着热工设备的增多,衬厚变化很多,导致耐火砖的厚度不一样,可以根据衬厚、圆筒直径、锥体的直径和倾斜角等选择合理的砖型并且精确地计算出耐火砖的数量。
