(1)烟道底、墙、碹
烟道废气温度在600℃以下，因此烟道墙、底和碹砌体选用普通粘土砖，烟道底和墙体保温选用轻质粘土砖。
(2)蓄热室
浮法玻璃熔窑生产规模不同、熔窑使用的燃料种类不同、设计选定的窑炉使用寿命长短、建设投资的多少等因素，会导致熔窑蓄热室各部位选用的耐火材料种类和等级也不同。
①蓄热室炉条碹碴以下蓄热室墙体和蓄热室底：选用普通粘土砖；大型浮法玻璃熔窑炉条碹碴以下墙体，也有选用低气孔粘土砖的。
②蓄热室炉条碹及找平砖：一般选用低气孔粘土砖，大型浮法玻璃熔窑(600t／d及以上有选用烧结锆莫来石砖和电熔锆刚玉砖做炉条碹的。
③蓄热室墙体
a．蓄热室炉条碹上平至2000mm左右选用低气孔粘土砖；
b．2000～4000mm选用低蠕变高铝砖；
c．4000mm以上直接结合镁铬砖(Grl2)。
燃发生炉煤气的中小型浮法玻璃熔窑，蓄热室墙体有不选用低蠕变高铝砖和电熔直接结合镁铬砖，而选用硅砖做蓄热室墙体。
大型浮法玻璃熔窑，尤其是燃天然气的大型浮法玻璃熔窑的蓄热室靶墙，有选用33#电熔锆刚玉砖的。
④蓄热室碹：一般选用优质硅砖；一些大型浮法玻璃熔窑，尤其是燃天然气的大型浮法玻璃熔窑的蓄热室碹，也有采用直接结合镁铬砖的。
(3)蓄热室格子体
中国耀华玻璃集团公司从1989年开始率先使用八角筒子型碱性格子砖，之后八角筒子型碱性格子砖在玻璃熔窑上基本普及。西门子式、编栏式码法的格子砖几乎完全淘汰。格子体除八角筒子型外，还有十字型、方型筒子砖等。
格子体选用的材质主要分电熔砖和烧结砖：
①电熔砖系列：主要有电熔锆刚玉、电熔α-β氧化铝砖；
②烧结砖系列：主要是低气孔粘土砖、电熔直接结合镁铬砖、镁橄榄石、镁铝尖晶石、95％电熔高纯镁砖、97％电熔高纯镁砖、98％电熔高纯镁砖、镁锆砖(锆含量12％、15％)、烧结刚玉砖等。
(4)小炉用砖
大型浮法玻璃熔窑的小炉入口碹墙、小炉斜坡碹墙、小炉底大都采用电熔锆刚玉砖；有些大型浮法玻璃熔窑的小炉人口碹、入口侧墙和入口底选用电熔直接结合镁铬砖，小炉斜坡碹、斜坡墙、斜坡底仍选用电熔锆刚玉砖。为节约投资，一些小型或以发生炉煤气为燃料的浮法玻璃熔窑小炉碹、墙、底仍选用硅质材料，当然，熔窑使用寿命会受到一定限制。

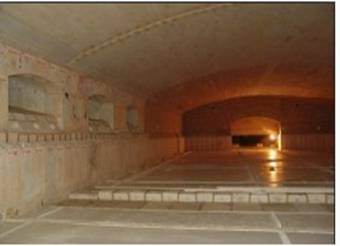

(5)池底用砖
大型浮法玻璃熔窑的池底砖，大都选用浇注粘土砖。
窑底保温框架砖大都选用浇注粘土砖或低气孔粘土砖。
熔化部窑底捣打层选用锆刚玉质捣打料，冷却部窑底一般不铺设捣打料。
熔化部窑底铺面砖大都选用电熔锆刚玉砖，过去也有些以发生炉煤气为燃料或小型浮法玻璃熔窑，为节约投资，熔化部3#小炉以前的窑底铺面选用烧结锆刚玉砖。大型浮法玻璃熔窑冷却部窑底铺面砖大都选用电熔α-β氧化铝砖，为节约投资也有选用电熔锆刚玉砖的。
(6)池壁用砖
为有效利用材料和节约投资，不同部位的熔窑池壁砖选用不同厚度；投料池堵头池壁、熔化部两侧池壁砖厚度选用250mm；投料池两侧池壁、熔化部堵头池壁、卡脖两侧池壁砖厚度选用300mm；冷却部池壁砖厚度选用200mm。
熔窑各部位池壁砖材质选择如下：
①分两层码砌的池壁砖
a．上层池壁砖材质选择：投料池拐角池壁砖、卡脖拐角池壁砖选用41#无缩孔浇铸电熔锆刚玉砖；熔化部5#小炉以前池壁砖和卡脖两侧池壁砖选用41#或36#无缩孔浇铸电熔锆刚玉砖；投料池和熔化部其他部位池壁砖选用33#无缩孔浇铸电熔锆刚玉砖。
冷却部选用无缩孔浇铸电熔a币氧化铝砖。有些生产低等级玻璃的熔窑，冷却部除流道入口附近池壁选用口币氧化铝砖外，冷却部其他部位池壁砖选用338普通浇铸电熔锆刚玉砖。
b．下层池壁砖材质选择：投料池下层池壁砖选用338普通浇铸电熔锆刚玉砖，投料池两侧下层池壁砖、熔化部两侧下层池壁砖、熔化部堵头下层池壁砖、卡脖下层池壁砖选用准无缩孔浇铸338电熔锆刚玉砖。
冷却部下层池壁砖选用准无缩孔浇铸电熔α-β氧化铝砖。有些生产低等级玻璃的熔窑，冷却部除流道入口附近池壁选用口一口氧化铝砖外，冷却部其他部位池壁砖选用33#普通浇铸电熔锆刚玉砖。
②整块码砌的池壁砖：投料池拐角池壁砖、卡脖拐角池壁砖选用41#无缩孔浇铸电熔锆刚玉砖；熔化部5#小炉以前熔化部池壁砖和卡脖两侧池壁砖选用41#或36#无缩孔浇铸电熔锆刚玉砖；投料池和熔化部其他部位池壁砖选用33#无缩孔浇铸电熔锆刚玉砖。
冷却部选用无缩孔浇铸电熔α-β氧化铝砖。有些熔窑生产低等级玻璃，冷却部除流道人口附近池壁选用α-β氧化铝砖外，冷却部其他部位池壁砖选用33#普通浇铸电熔锆刚玉砖。
(7)熔窑胸墙及山墙用砖
①熔化部火焰空间部位胸墙用砖：(投料口翼墙至末对小炉垛砖后1000mm左右)选用普通浇铸电熔锆刚玉砖。
②投料口L型吊墙翼墙下部选用33#普通浇铸电熔锆刚玉砖，上部选用优质硅砖。
③熔化部电熔锆刚玉砖胸墙以后、熔化部后山墙及碹、卡脖胸墙、冷却部前山墙及碹、冷却部胸墙选用优质硅砖。
④冷却部后山墙用砖：流道入口第一层碹选用无缩孔浇铸的电熔β-氧化铝砖；其他碹和墙选用优质硅砖。
