无标题文档
河南宏泰窑炉耐火材料专注浇注料、耐火砖等耐火材料生产加工,种类齐全,价格实惠,实施工业炉维修。
返回首页 网站地图
二维码 手机扫一扫
来电咨询

全国咨询热线
13608687008

耐火砖知识与新闻

GB/T 2988-2012高铝砖国家标准

本标准按照GB/T 1.1-2009给出的规则起草。

本标准代替GB/T 29882004高铝砖,GB/T 29882004相比,主要技术变化如下:

——对YB/T 50151993髙炉用高铝砖》、YB/T 50162000热风炉用高铝砖》、YB/T 50172000炼钢电炉顶用高铝砖》、YB/T 50202002《盛钢桶用高铝砖》和YB/T 29882004《高铝砖》标准进行统一整合修订;

——增加了低蠕变格子砖系列指标;

——高铝砖牌号统一为LZ

——增加了LZ-70LZ-75GLZ-65GLZ-55G牌号;

一一修改了显气孔率、加热永久线变化、荷重软化温度、常温耐压强度等指标;

一一增加了格子砖的尺寸允许偏差及外观要求;

一一修订了部分尺寸及外观要求;

一一界定了产品理化质量特性指标的统计学意义,引人了合格质量批均值和标准偏差。

本标准所代替标准的历次版本发布情况:

一一GB/T 29881982GB/T 29881987GB/T 29882004



1  范围

本标准规定了高铝砖的分类、形状尺寸、技术要求、试验方法、质量评定程序、包装、标志、运输、储存 及质量证明书。

本标准适用于商温窑炉用普通高铝砖和低窃变高铝砖。

2  规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文 件。凡是不注日期的引用文件,其最新版本(包括所有的修改单〉适用于本文件。

GB/T 2992.1  耐火砖形状尺寸  1部分  通用砖

GB/T 2997  致密定形耐火制品  体积密度、显气孔率和真气孔率试验方法

GB/T 5072  耐火材料  常温耐压强度试验方法

GB/T 5073  耐火材料  压蠕变试验方法

GB/T 5988  耐火材料  加热永久线变化试验方法

GB/T 6900  铝硅系耐火材料化学分析方法

GB/T 7321  定形耐火制品试样制备方法

GB/T 10325  定形耐火制品验收抽样检验规则

GB/T 10326  定形耐火制品尺寸、外观及断面的检查方法

GB/T 16546  定形耐火制品包装、标志、运输和储存

GB/T 20511  耐火制品分型规则

YB/T 370  耐火制品荷重软化温度试验方法(非示差-升温法)

YB/T 376.1  耐火制品抗热震性试验方法(水急冷法)

YB/T 2217  电炉用球顶砖形状尺寸

YB/T 4198  钢包用耐火砖形状尺寸

YB/T 5012  高炉及热风炉用耐火砖形状尺寸

YB/T 5018  炼钢电炉顶用砖形状尺寸

3  术语和定义

GB/T 10325界定的以及下列术语和定义适用于本文件。

3.1

普通高铝砖

是指以煅烧矾土为主要原料烧成的普通高铝制品。

3.2

    低蠕变高铝砖

是蠕变率较低的烧成高铝制品。

4  分类及形状尺寸

4.1  高铝砖分为普通高铝砖和低蠕变高铝砖两大类。

4.2 普通高铝砖按理化指标分为:LZ-48LZ-55LZ-65LZ-70LZ-75LZ-80LZ-55GLZ-65GLZ-75G九个牌号。牌号中LZ为铝、砖的汉语拼音首字母,数字为氧化铝质量分数,其后的G代表高炉用耐火砖。

4.3  低蠕变高铝砖按理化指标分为:DRL-155DRL-150DRL-145DRL-140DRL-135DRL-130DRL-127七个牌号。牌号中DRL为低、蠕、铝的汉语拼音首字母,数字为蠕变率试验温度的1/10

4.4  耐火砖的形状尺寸应符合GB/T 2992.1GB/T 20511YB/T 2217YB/T 4198YB/T 5012 YB/T 5018 的规定,亦可按箝方提供的图纸进行生产。

5  技术要求

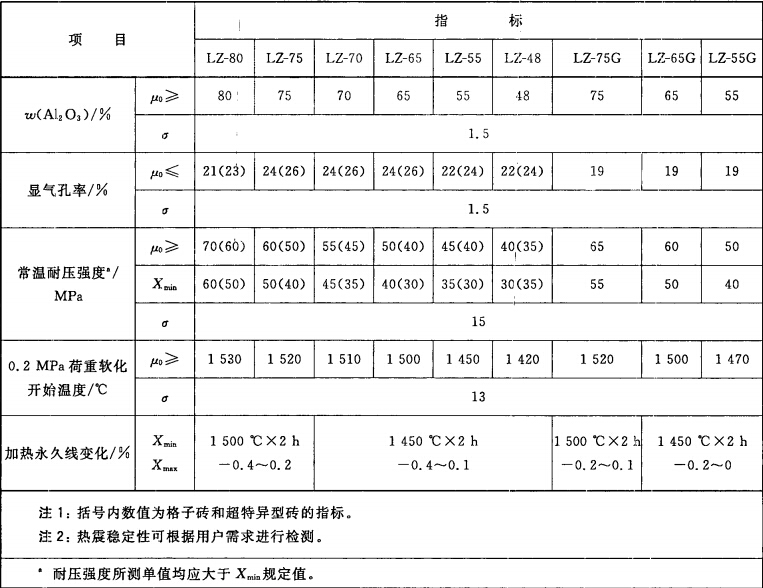

5.1  普通高铝砖的理化指标应符合表1的规定。

GB/T 2988-2012高铝砖国家标准

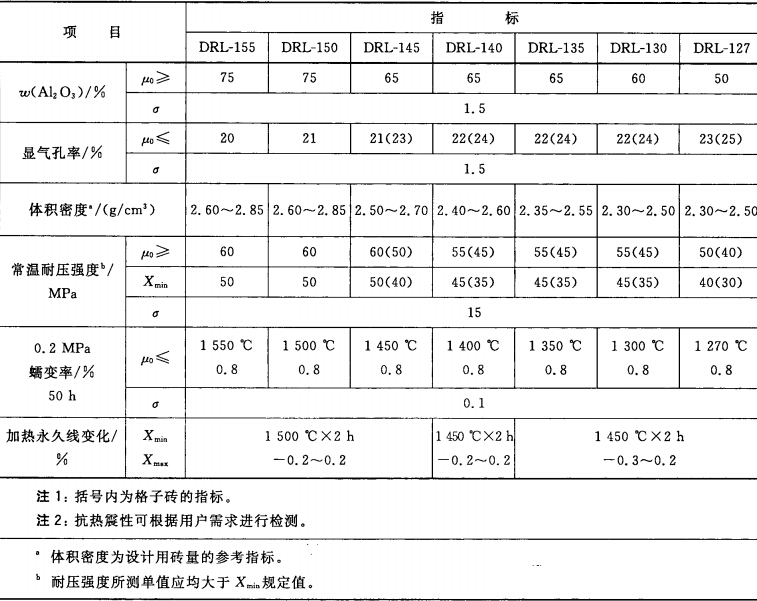

5.2  低蠕变髙铝砖的理化指标应符合表2的规定

GB/T 2988-2012高铝砖国家标准

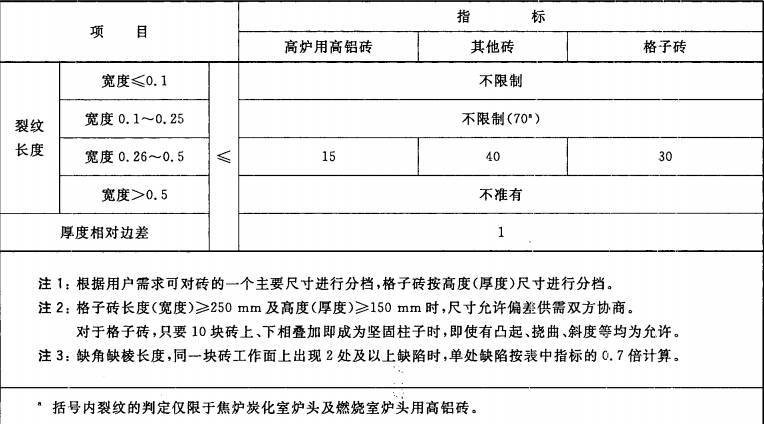

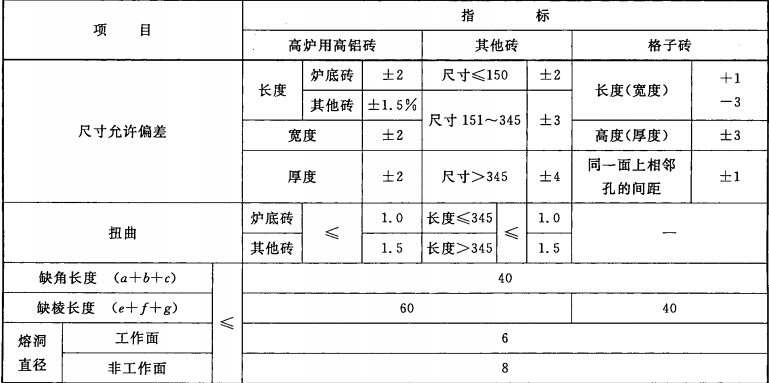

5.3  耐火砖的尺寸允许偏差及外观应符合表3的规定

GB/T 2988-2012高铝砖国家标准
GB/T 2988-2012高铝砖国家标准

6  试验方法

6.1  耐火砖的检验制样按GB/T 7321进行。

6.2  化学成分的测定按GB/T 6900进行。

6.3  体积密度、显气孔率的检验按GB/T 2997进行。

6.4  常温耐压强度的检验按GB/T 5072进行。

6.5  荷重软化开始温度的检验按GB/T 370进行。

6.6  加热永久线变化的检验按GB/T 5988进行。

6.7  蠕变率的检验按GB/T 5073进行。

6.8  抗热震性的检验按GB/T 376.1进行。

6.9  耐火砖的尺寸、外观的检验按GB/T 10326进行。

7  质量评定程序

7.1  组批

产品按同一牌号编批,每批不大于500t

7.2  抽样及合格判定规则

抽样、验收按GB/T 10325进行。理化质量特性的验收抽样检验,普通高铝砖:显气孔率、耐压强度、荷重软化温度为验收项目;低蠕变高铝砖:显气孔率、耐压强度、螭变率为验收项目。当加热永久线变化作为验收指标时,其判定形式为:单值在最大值及最小值范围内,判为合格,否则为不合格。

8  包装、标志、运输、储存及质量证明书

8.1  耐火砖用托盘或根据用户要求进行包装。

8.2  耐火砖的包装、标志、运输、储存按GB/T 16546规定进行,

8.3  耐火砖发出时应附有供方质量部门签发的质量证明书,载明供方名称或厂标、需方名称、发货日期、合同号、标准编号、产品名称、牌号、砖号、批号及相应的理化检验结果。


TAG标签: 耐火砖 河南耐火砖 高铝砖 刚玉砖 耐火砖价格 河南耐火材料厂

相关资讯


27

2024-04

焚硫炉会用到哪些耐火材料?
焚硫炉是用于硫矿石焙烧或硫化物氧化的设备,需要使用一系列耐火材料来保护炉体免受高温、腐蚀和化学侵蚀的影响。以下是焚硫炉可能使用的一些耐火材料:耐火砖: 耐火砖是常见的耐火材料之一,用于构建焚硫炉的内壁。这些砖能够耐受高温···

02

2023-09

耐火砖烧成窑炉的特征和适应情况间歇式
耐火砖烧成窑炉的特征和适应情况:连续窑现在使用的烧成窑炉,有连续窑与间歇窑。耐火材料的烧成大多使用连续窑,仅硅砖或特殊砖的烧成使用不连续窑。(1)连续窑:隧道窑。(2)间歇窑:方窑、圆窑、梭式窑、车底式钟罩窑。一、连续窑···

22

2023-08

TiO2对电熔合成镁铝尖晶石结构和性能的影响
镁铝尖晶石(MgAl2O4)是由MgO和Al2O3组成的组成的复合矿物,其理论化学组成为MgO28.33%,Al2O371.67%。它具有耐高温,热膨胀率低,热震稳定性好,耐侵蚀等优良的高温使用性能,尖晶石质的耐火材料广泛地应用于钢包、活性石灰窑和水泥回转···

22

2023-08

RH精炼炉用耐火材料的选用及损毁因素和无铬化研究
RH炉最早只作为真空脱气装置,那时工作层一般采用高铝砖与粘土砖砌筑,之后随着技术的进步和工作环境的改变,传统的粘土砖与高铝砖已无法满足使用要求。经过不断的实验和探索,开始逐步将普通烧成镁铬砖应用在RH炉上,炉衬寿命提高数倍···

23

2022-11

微粉加入量不超过这个数值时,尖晶石浇注料的流变性能最佳
氧化镁-尖晶石耐火材料具有热导率和热膨胀率低,抗钢渣、碱盐和水泥熟料液相侵蚀能力强,抗热震性能优良等特性,是一种性能优良的环境友好型耐火材料,有望作为含铬耐火材料的替代材料而被广泛应用。不定形耐火材料无需预成型和煅烧即可···

16

2022-07

水泥窑预热器清堵及事故应急方案
一、预热器堵塞时的清堵措施预热器堵塞后,主要因堵塞的物料温度高、易对清堵人员造成伤害,处理难度大,所以一般清堵时间较长。但可以根据堵塞实际情况和堵塞部位,通过优化清堵方法来达到快速处理预热器堵塞的目的。1、预分解系统出现···

13

2022-07

玻璃窑用硅线石砖和红柱石砖的理化性能
所谓硅线石系制品,是在高铝质砖的配料中加入一定比例的硅线石、红柱石或蓝晶石及其他微量元素,从而使制品的抗热震性得到改善,特别是制品的高温蠕变率得到降低。也有人将这种砖称作低蠕变高铝砖。 硅线石、红柱石和蓝晶石的加热相变行···

14

2022-06

废弃的破碎小块菱镁矿通过这种工艺后制备烧结镁砂

11

2022-06

浇注料返碱解决方法
关于浇注料(包括普通水泥混凝土和耐火浇筑料)返碱现象是普遍存在的,尤其是高温高湿环境,高水泥加入量配方,比如轻质料。任何一家高铝水泥都存在这种情况,当然用A900或引入促硬剂(碳酸锂或氢氧化锂)或专门的返碱剂(普通水泥混凝···

30

2022-05

轧钢加热炉降耗提效技术研究
轧钢加热炉降耗提效技术研究苗铁生郑永伯(唐山中厚板材有限公司)摘 要:针对目前国内钢铁企业加热炉工艺控制的不足,通过钢坯温度计算模型、基于专家规则的炉温设定调控、空燃比自寻优算法、炉压控制和优化加热时间等手段,优化加热炉燃···

热门产品

全国咨询热线

13608687008

郑州新密市超化镇工业园区

Copyright © 2022 河南宏泰窑炉耐火材料有限公司 版权所有
备案号:豫ICP备16041729号
公司营业执照资质
微信
电话

13608687008

邮箱

396958067@qq.com
