JC/T 925-2003 玻璃窑用烧结AZS

本标准由中国建筑材料工业协会提出并归口。
本标准负责起草单位：中国建筑材料科学研究院国家建筑材料工业耐火材料产品质量监督检验测试中心。
本标准参加起草单位：江苏长城窑炉工程有限公司、郑州东方企业集团股份有限公司。
本标准主要起草人:李春燕、张庆华、侯炳润、徐秀平、谢建雄。
本标准委托中国建筑材料科学研究院国家建筑材料工业耐火材料产品质量监督检验测试中心负责解释。
玻璃窑用烧结AZS砖1
玻璃窑用烧结AZS砖范围
本标准规定了玻璃窑用烧结AZS砖的牌号、技术要求、试验方法、检验规则及标志、包装、运输、储存和质量证明书。
本标准适用于玻璃窑用烧结AZS砖。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T2997—2000致密定形耐火制品体积密度、显气孔率和真气孔率试验方法
GB/T4984锆刚玉耐火材料化学分析方法
GB/T5072致密定形耐火制品常温耐压强度试验方法
YB/T370—1995耐火制品荷重软化温度试验方法(非示差一升温法)
GB/T7321—1987致密定形耐火制品试验的制样规定
GB/T10325—2001定形耐火制品抽样验收规则
GB/T10326—2001耐火制品尺寸、外观及断面的检查方法
GB/T16546—1996定形耐火制品包装、标志、运输和储存
JC/T639—1996玻璃熔窑用耐火材料气泡析出率试验方法
JC/T805—1987(1996)玻璃熔窑用耐火材料静态下抗玻璃液侵蚀试验方法
JC/T808—1987(1996)硅铝质耐火浇注料耐碱性试验方法
YB/T376.1—1995耐火制品抗热震性试验方法(水急冷法)
3玻璃窑用烧结AZS砖的分类
产品按氧化锆含量范围分为AZS16、AZS20、AZS32三个牌号。
4技术要求

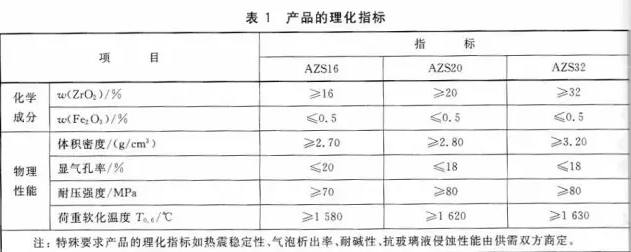

4.1产品的理化性能指标应符合表1的规定。

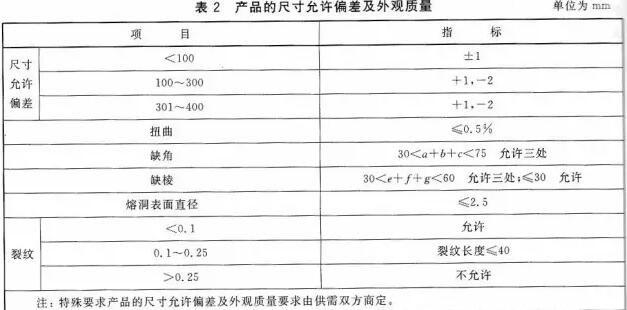

4.2产品的尺寸允许偏差与外观应符合表2的规定。

5实验方法
5.1制样按GB/T7321的规定进行。
5.2化学成分按GB/T4984的规定检验。
5.3体积密度、显气孔率按GB/T2997的规定检验。
5.4耐压强度按GB/T5072的规定检验。
5.5荷重软化温度按YB/T370的规定检验。
5.6热震稳定性按YB/T376.1的规定检验。
5.7气泡析出率按JC/T639的规定检验。
5.8抗玻璃液侵蚀按JC/T805的规定检验。
5.9耐碱性按JC/T808的规定检验。
5.10制品的尺寸偏差和外观质量按GB/T10326的规定检验。
6检验规则
6.1砖以50t为一批，不足50t的按实际数量组批。
6.2抽样、验收按GB/T10325进行，当样品为异型制品时，破坏性检验中的热震稳定性试验的样品应从同种材质的直形标准砖中选取。
6.3尺寸和外观的抽样方案按表3的规定进行。设样本量(n)中的不合格数为y，若y≤c，整批制品为合格批;若y>c，整批制品为不合格批。

6.4破坏性检验的样品应从外观检查合格的样本中抽取。化学成分、体积密度、显气孔率、常温耐压强度、荷重软化开始温度为考核指标，其平均值指标应符合表1的规定。如第一次检验中有项目不合格，允许对该项目复检，复检时可在该批产品中随机抽取双倍数量的测试样本，进行不合格项目的复检，如果其平均值符合表1要求，判为合格批，否则判为不合格批。

7包装、标志、运输、存储和质量证明
7.1标志、包装、运输和储存按GB/T16546进行。
7.2砖出厂时附有质量证明书，质量证明书应包括：供方名称、需方名称、合同号、生产日期、产品名称、标准编号、牌号、批号、尺寸、外观及理化指标等内容。
