无标题文档
河南宏泰窑炉耐火材料专注浇注料、耐火砖等耐火材料生产加工,种类齐全,价格实惠,实施工业炉维修。
返回首页 网站地图
二维码 手机扫一扫
来电咨询

全国咨询热线
13608687008

耐火砖知识与新闻

焦炉斜道耐火砖砌筑的具体步骤

01.  前言概述


炉斜道区连通焦炉燃烧室和蕃热室,提供煤气、空气或废气的流通途径,并设有调节砖,可调节气流流量,利于温度控制和加热均匀性。




02.  焦炉斜道部位耐火砖砌筑施工顺序


斜道主墙→斜道承墙(填心)→斜道口清扫→膨胀缝清扫检查→膨胀缝填充




03.  焦炉斜道耐火砖砌筑的具体方法

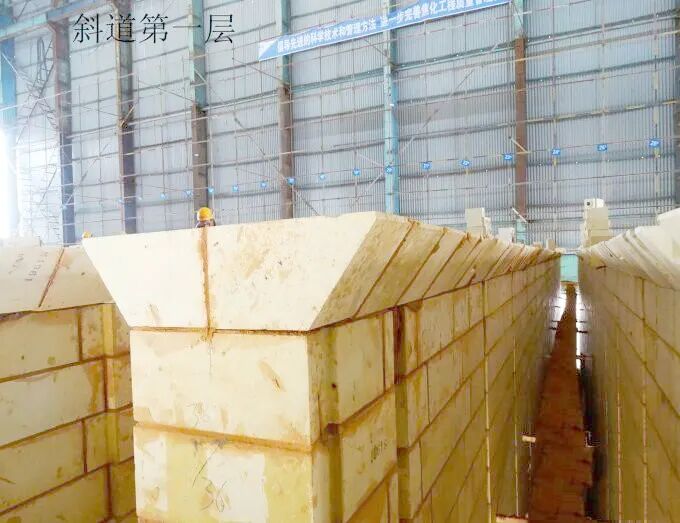

砌筑斜烟道第一层耐火砖前,以焦炉纵向中心线为基准,在蓄热室顶层砖墙上,根据设计尺寸,使用水平标尺杆,画出斜道口的位置线,然后开始砌砖。


砌筑蓄热室过顶以下砖层时,相邻墙的标高要严格保持一致,并且经常用靠尺检查。为防止这个部位的砖缝裂开或踩活,在墙面上应铺设跳板予以保护。砌筑过顶砖时,要随砌随将下部挤出的泥浆清理干净。

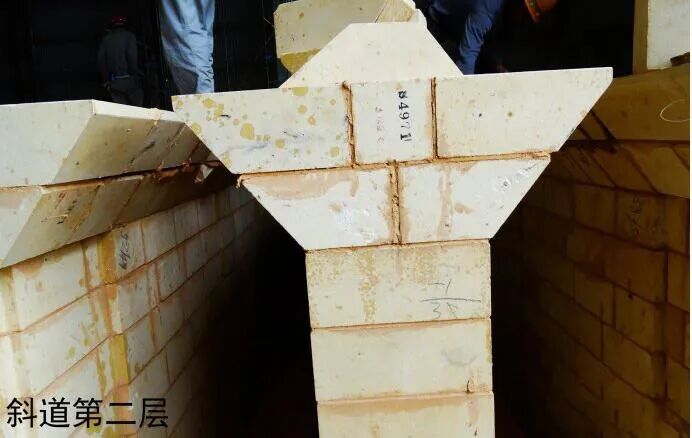

砌筑斜道口时,应随时使用水平标尺杆检査斜道口的尺寸及位置是否准确;在每层斜道砌完后,应逐个复检斜道口尺寸;斜烟道砌体成逐层清扫,仔细勾缝.逐展进行标高、平整度及膨胀缝的检查,合格后方可砌筑上一层砖。


在斜道开始转弯前(一般在第六层完了后)应做一次全面彻底清理。斜道胀缝应用压缩空气吹扫,经检査确保无误,再将膨胀缝内填充物填好。

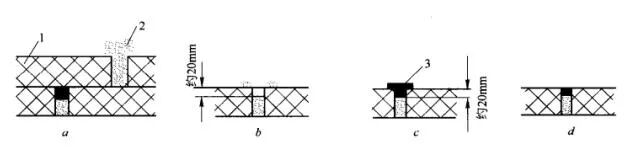

图1膨胀缝填锯末屑和灌沥青的方法


a-先将膨胀缝内填满锯末屑,并略高于缝顶;b-将缝内锯末屑勾出,使之空出20mm左右;c-灌满沥青;d-待沥青硬化后,铲去高出砖面的沥青,清扫干净。(1-砖;2-锯末屑;3-沥青)

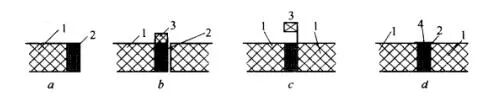

图2膨胀缝填发泡苯乙烯的方法


a-先将砌好的砖面刮净后,使发泡苯乙烯靠紧;b-插上挡灰板,再砌旁边的砖;c-将挡灰板抽出;d-在膨胀缝上粘贴牛皮纸。(1-砖;2-发泡苯乙烯;3-白铁皮挡灰板;4-牛皮纸)


斜道高向尺寸要认真控制,防止水平缝过大或过小,最好逐层测量跟踪,尤其在中心部位,更宜特别注意,斜道口的某些砖型外观极为相似,应加强检査,严防将斜烟道孔砖砌错。


斜烟道孔内表面应平整,斜烟道膨胀缝内的填充物有以下几种:一是填锯末,上表面用沥青覆盖(图1);二是填纸板,胀缝纸应厚度适宜,填后顶部应压平,表面用牛皮纸或宽胶带纸贴封(图2);三是直接夹砌发泡苯乙烯板,表面用牛皮纸或宽胶带纸貼封。


采用前两种方法时,为保证膨胀缝尺寸,砌筑时使用小于膨胀缝宽度1mm的木样板。砌完每一层砖后,应仔细清扫膨胀缝内残余的泥浆,并用压缩空气或吸尘清除干净,将填充物填好,表面封严。


当采用第三种方法时,先将已砌完的砌体表面清理干净,使发泡苯乙烯板靠紧砖面,放上挡灰板,砌旁边的砖,当砖缝的水分被砖吸收固定后,抽出挡灰板。砌完后,将表面封严。上下砖层膨胀缝之间的滑动缝内铺设石油沥靑油纸。


斜烟道部位保护板砖座砌筑前,将炉肩正面线打在砌体表面上,并标出主墙的宽度。保护板砖座的标高只允许负偏差,以防止保护板安装后高出炭化室底;最上层是炭化室底,上表面的标高和平整度要求极为严格,表面不得有逆向错台。




斜烟道砌筑完毕后,对其进行彻底清扫,保持斜道口清洁畅通。


TAG标签: 耐火砖 焦炉

相关资讯


27

2024-04

焚硫炉会用到哪些耐火材料?
焚硫炉是用于硫矿石焙烧或硫化物氧化的设备,需要使用一系列耐火材料来保护炉体免受高温、腐蚀和化学侵蚀的影响。以下是焚硫炉可能使用的一些耐火材料:耐火砖: 耐火砖是常见的耐火材料之一,用于构建焚硫炉的内壁。这些砖能够耐受高温···

02

2023-09

耐火砖烧成窑炉的特征和适应情况间歇式
耐火砖烧成窑炉的特征和适应情况:连续窑现在使用的烧成窑炉,有连续窑与间歇窑。耐火材料的烧成大多使用连续窑,仅硅砖或特殊砖的烧成使用不连续窑。(1)连续窑:隧道窑。(2)间歇窑:方窑、圆窑、梭式窑、车底式钟罩窑。一、连续窑···

22

2023-08

TiO2对电熔合成镁铝尖晶石结构和性能的影响
镁铝尖晶石(MgAl2O4)是由MgO和Al2O3组成的组成的复合矿物,其理论化学组成为MgO28.33%,Al2O371.67%。它具有耐高温,热膨胀率低,热震稳定性好,耐侵蚀等优良的高温使用性能,尖晶石质的耐火材料广泛地应用于钢包、活性石灰窑和水泥回转···

22

2023-08

RH精炼炉用耐火材料的选用及损毁因素和无铬化研究
RH炉最早只作为真空脱气装置,那时工作层一般采用高铝砖与粘土砖砌筑,之后随着技术的进步和工作环境的改变,传统的粘土砖与高铝砖已无法满足使用要求。经过不断的实验和探索,开始逐步将普通烧成镁铬砖应用在RH炉上,炉衬寿命提高数倍···

23

2022-11

微粉加入量不超过这个数值时,尖晶石浇注料的流变性能最佳
氧化镁-尖晶石耐火材料具有热导率和热膨胀率低,抗钢渣、碱盐和水泥熟料液相侵蚀能力强,抗热震性能优良等特性,是一种性能优良的环境友好型耐火材料,有望作为含铬耐火材料的替代材料而被广泛应用。不定形耐火材料无需预成型和煅烧即可···

16

2022-07

水泥窑预热器清堵及事故应急方案
一、预热器堵塞时的清堵措施预热器堵塞后,主要因堵塞的物料温度高、易对清堵人员造成伤害,处理难度大,所以一般清堵时间较长。但可以根据堵塞实际情况和堵塞部位,通过优化清堵方法来达到快速处理预热器堵塞的目的。1、预分解系统出现···

13

2022-07

玻璃窑用硅线石砖和红柱石砖的理化性能
所谓硅线石系制品,是在高铝质砖的配料中加入一定比例的硅线石、红柱石或蓝晶石及其他微量元素,从而使制品的抗热震性得到改善,特别是制品的高温蠕变率得到降低。也有人将这种砖称作低蠕变高铝砖。 硅线石、红柱石和蓝晶石的加热相变行···

14

2022-06

废弃的破碎小块菱镁矿通过这种工艺后制备烧结镁砂

11

2022-06

浇注料返碱解决方法
关于浇注料(包括普通水泥混凝土和耐火浇筑料)返碱现象是普遍存在的,尤其是高温高湿环境,高水泥加入量配方,比如轻质料。任何一家高铝水泥都存在这种情况,当然用A900或引入促硬剂(碳酸锂或氢氧化锂)或专门的返碱剂(普通水泥混凝···

30

2022-05

轧钢加热炉降耗提效技术研究
轧钢加热炉降耗提效技术研究苗铁生郑永伯(唐山中厚板材有限公司)摘 要:针对目前国内钢铁企业加热炉工艺控制的不足,通过钢坯温度计算模型、基于专家规则的炉温设定调控、空燃比自寻优算法、炉压控制和优化加热时间等手段,优化加热炉燃···

热门产品

全国咨询热线

13608687008

郑州新密市超化镇工业园区

Copyright © 2022 河南宏泰窑炉耐火材料有限公司 版权所有
备案号:豫ICP备16041729号
公司营业执照资质
微信
电话

13608687008

邮箱

396958067@qq.com
