一、热风炉蓄热室中低温区
下部低温区域温度不高于900℃，主要承受上部砌体的重力荷载及送风初期的强对流热交换过程，因此选用抗热震性能好、价格便宜的粘土砖即可满足使用要求。
在蓄热室中部区域温度往往在800～1100℃波动，此区域为高温区域与低温区域的过渡区，耐火材料制品既要承受上部硅砖的重力荷载，送风与燃烧转化过程中的温度波动，还要承受一定的高温，因此高温蠕变性能尤为重要。一般采用抗蠕变性能良好的低蠕变粘土砖或低蠕变高铝砖。
二、热风炉蓄热室高温区
在蓄热室上部，由于温度高且交替变化，要求选用的耐火材料具有良好的热稳定性。高铝砖因其本身的蠕变性能和膨胀特点限制了在此区域的使用。
红柱石砖的耐火度和荷重软化温度高，具有良好的高温稳定性和抗热震性，可在此区域使用，但制造成本较高。
近年来，在热风炉高温区，选用硅质耐火材料替代高铝质耐火材料的越来越多，因为硅砖热膨胀性好，荷重软化点高，波动在1640～1680℃间，接近鳞石英和方石英的熔点(1470℃和1713℃)，在到达软化点前始终保持很高的强度。缺点是900℃以下的温度易剥落破坏，硅砖中矿物相鳞石英、方石英和残余石英，都具有重建型和位移型两种变体，重建型与位移型随温度变化转变伴随着大的膨胀与收缩。受此限制，升温和冷却过程必须严格按照规定的方式进行。此外，由于硅砖的密度较低，因此蓄热能力也要低一些。
对于蓄热室内硅质层高度的选取也不尽相同。

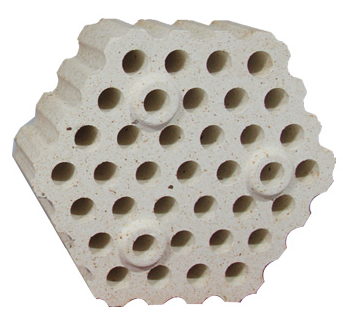

以混风前平均送风温度1250℃，送风时间为例，通过计算顶层格子砖最高温度为1305℃，炉箅子顶面温度为282℃，格子砖温度分布如表1所示。
温度分布是指格子砖的相对高度(百分数)和格子砖加热后的即时表面温度。表1所列的任一高度的温度绝对值所对应的实际温度均是变化的，变化范围可达90℃甚至更多。根据硅砖的重建型和位移型转变温度，设计当中应维持温度在700℃以上，加上实际送风时间等因素与设计的偏差综合考虑硅砖砌筑的高度。
热风炉上部高温区工作层使用了硅砖，则选用与工作层的材质相适应的轻质硅砖做隔热层。
上一篇：电炉炉底捣打料 下一篇：延长陶瓷砌体的使用寿命的办法
TAG标签：
耐火砖
河南耐火砖
高铝砖
刚玉砖
耐火砖价格
河南耐火材料厂
