无标题文档
河南宏泰窑炉耐火材料专注浇注料、耐火砖等耐火材料生产加工,种类齐全,价格实惠,实施工业炉维修。
返回首页 网站地图
二维码 手机扫一扫
来电咨询

全国咨询热线
13608687008

耐火材料行业知识

耐火可塑料的性质及应用

  01、耐火可塑料的定义

  耐火可塑料是由粉粒状物料与可塑粘土等结合剂和增塑剂配合,加少量水分,经充分混练,所组成的一种呈硬泥膏状并在较长时间内保持较高可塑性的不定形耐火材料。

  粒状和粉状料是可塑料的主要组分,一般约占总重的70%~85%,它可由各种材质的耐火原料制成,并常依材质对可塑料进行分类并命名。由于这种不定形耐火材料主要用于不直接与熔融物接触的各种加热炉中,一般多采用粘土熟料和高铝质熟料,制造轻质可塑料可采用轻质粒状料。有时为某种特殊要求,也可采用硅石、烧结和电熔刚玉、铬质、碳化硅、锆英石和碳质材料。

  可塑料是一种高铝、刚玉质颗粒状制品。与传统耐火可塑料相比,其具有施工简易,效率好,成型好,强度高等优良性能,该材料是由胶粘剂、耐火骨料和促硬剂组成,加一定比例的PA胶后形成一种可塑耐火泥,便于各种复杂部位的施工。属于气硬性材料,具有低温硬化性能,保证循环流化床锅炉耐磨性的需要。耐磨性能较差。

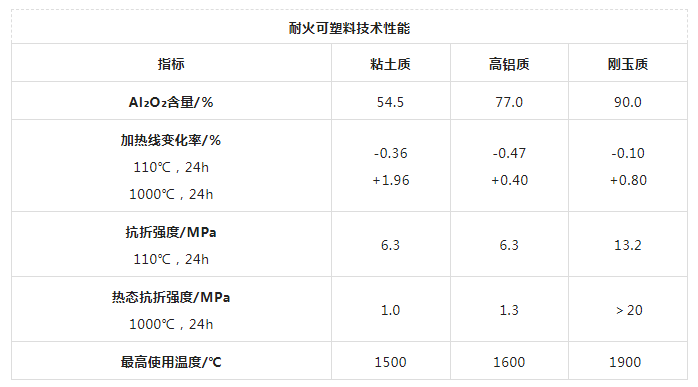

  02、可塑料的性质

  (1)可塑料的工作性。一般要求可塑料应具有较高的可塑性,而且长时间储存后仍然具有一定的可塑性。

  欲使可塑料的可塑性在其保存期内无显著降低,不能采用水硬性结合剂。若采用气硬性结合剂,在贮存时也必须采取密封措施。当可塑料含水较高时,也易因保水性降低,使水分散失而变硬。为保持可塑料的可塑性在贮存过程中长期不变,必须采取缓凝措施。

  (2)可塑料的硬化与强度。普通可塑料属火硬性。由于其中无化学结合剂,在未烧结前的强度很低,但在一定温度下,强度随温度的升高而增加。经高温烧结后,冷态强度大增。热态强度在高温下随温度上升而降低。

  加有硅酸钠的可塑料在施工后强度变化较快,只要适当控制干燥速度,不易产生缩裂纹,在施工后可较快地拆模。含有此种结合剂的可塑料宜用于建造周期较长的大型窑炉和用于炉顶等处。

  磷酸铝是在可塑料中使用最广泛的一种热硬性结合剂。施工后经干燥和烘烤可获得很高的强度。

  (3)可塑料加热过程中的收缩。可塑料中含有较多粘土和水分,在干燥和高温加热过程中,往往产生很大的收缩。不加助胀剂的可塑料会干缩4%左右,在1000℃以上产生明显收缩,在1100~1350℃温度范围内出现的总收缩可达7%左右。

  一般而言,由于可塑料中含有相当数量的粘土,其高温负荷下的变形,一般较其他不定形材料更高,故对其体积稳定性常视为一项重要的技术指标,并作为质量分级的主要内容。(国家规定:高级粘土质可塑料加热到1400℃冷后的收缩率应不大于4%;特级粘质可塑料加热到1600℃冷后的收缩应在2.5%以下。)(4)可塑料的抗热震性。与相同材质的烧结耐火制品和其他不定形耐火材料相比,可塑料的抗热震性较好。由于可塑料的抗热震性较高,故用于温度波动较大之处较宜。


  03、可塑料的应用

  可塑料在施工时勿需特别的技术,当用于制成炉衬时,将可塑料由密封容器中取出,铺在吊挂砖或挂钩之间,用木锤或气锤分层(每层厚50~70mm)捣实,制成需要的形状。在可塑料尚未硬化时,用修理工具削去挤出的余料,整修外形,进行表面加工。修理后,为便于使其中水分排出,每隔一定间隔打通气孔。最后根据设计留胀缩缝。若用于制整体炉盖,可先在底模上施工,经干燥后再吊装。

  可塑料特别适用于钢铁工业中的各种加热炉、均热炉、退火炉、渗碳炉,热风炉、烧结炉等也可用于水泥回转窑、小型电弧炉的炉盖、高温炉的烧嘴以及其他相似的部位。使用温度主要依用粒状和粉状料的品质而异。如普通粘土质料可用于1300~1400℃温度下;优质料可用干1400~1500C;高铝质料可用于1600~1700℃甚至更高;铬质料可用于1500~1600℃。


TAG标签: 耐火可塑料

相关资讯


12

2023-12

盘点砌筑耐火砖时那些经常犯的施工错误
砌筑耐火砖时应力求避免下列通病:(1)错位:即在层与层、块与块之间的不平整;(2)倾斜:即在水平方向上不平;(3)灰缝不均:即灰缝宽度大小不一,可通过适当选砖来调整;盘点砌筑耐火砖时经常出现的错误施工操作(4)爬坡:即在环···

12

2023-12

废弃物熔融炉的工作流程及耐火材料选择依据
随着世界人口的不断增加和工业的迅速发展,城市垃圾和工业废弃物的产生量也逐年增多,对地球环境造成了严重污染,所以城市垃圾和工业废弃物的处理已成为一个急需解决的问题。近两年来国家对环保问题的重视,也进一步督促这废弃物的治理···

12

2023-12

垃圾处理设备废弃物熔融炉的工作流程
随着世界人口的不断增加和工业的迅速发展,城市垃圾和工业废弃物的产生量也逐年增多,对地球环境造成了严重污染,所以城市垃圾和工业废弃物的处理已成为一个急需解决的问题。目前,最有效的方法是采用焚烧炉和熔融炉处理城市垃圾和产业···

12

2023-12

水泥窑施工中膨胀缝的填充材料及设计施工
耐火浇注料的收缩和膨胀水泥窑施工中耐火浇注料在第一次加热过程中,在50℃~200℃时脱水和900℃~1000℃烧结时会出现两次体积收缩。在其他温度范围内,加热将使浇注料膨胀。经过第一次加热后,浇注料一般不再收缩。为防止体积变化产生···

12

2023-12

水泥窑耐火材料施工方案–窑口浇注料施工技术方案
水泥窑耐火材料施工方案–窑口浇注料施工技术方案:1、施工程序 胴体清扫–胴体、挡砖圈和护铁安装检查–锚固件焊接及膨胀处理–支模–浇注–养护及拆模、检查2、施工注意事项1) 施工前检查与确认首先清理施工部位的灰尘等杂物,并与业···

12

2023-12

耐火砖的堆放技巧
耐火砖的堆放技巧:1.按炉子的不同部位耐火砖分别堆放;2.按耐火砖的成分、耐火砖的规格及尺寸分别堆放;3.按施工顺序堆放,先施工部位的耐火砖尽量靠近运输线路堆放; 4.耐火砖应堆放整齐,同一耐火砖砖号的砖垛,只允许有一个不完整的···

05

2023-12

浇注料用于加热炉时,炉衬结构有什么特点,锚固件结构有什么不同
加热炉侧墙内衬采用可塑料时,锚固件是随施工进程将锚固件逐个摆上,而采用浇注料时,侧墙的锚固件是在施工之前将施工部位的锚固件全部装好。侧墙使用锚固件结构应满足以下三点:(1)在施工前具有足够的悬臂支撑强度;(2)在施工过程···

05

2023-12

高炉出铁场用耐火材料有那些?
因国内高炉出铁场规模不同,高炉出铁场用耐火材料差异也较大。宏泰耐材小编今日就高炉出铁厂用耐火材料做下简单分析,一般1000m³以下的小型高炉用价格较低的人工捣打施工的捣打料和强度较低的炮泥。2000m³以上的大高炉一般用良好的浇···

05

2023-12

高铝砖怎么砌筑?
高铝砖衬按砖缝大小及操作精细程度划分为四类。其类别和砖缝大小分别为:Ⅰ类≤0.5mm;Ⅱ类≤1mm;Ⅲ类≤2mm;Ⅳ类≤3mm.。砖缝的灰缝中火泥应饱满,且上下层内外层的砖缝应错开。调制砌砖用耐火泥浆应遵照以下原则。2.1 砌砖前应对各种···

05

2023-12

耐火材料如何运输和保管?
1 耐火材料和耐火制品的运输1.1 所有的筑炉用耐火材料和耐火制品,必须有符合本设计技术条件的出厂合格证书。在筑炉施工前一个月,应将其所有耐火材料出厂化验报告各复印一份,提交给本设计院冶金炉专业或本设计院驻施工现场工作小组。···

热门产品

全国咨询热线

13608687008

郑州新密市超化镇工业园区

Copyright © 2022 河南宏泰窑炉耐火材料有限公司 版权所有
备案号:豫ICP备16041729号
公司营业执照资质
微信
电话

13608687008

邮箱

396958067@qq.com
