无标题文档
河南宏泰窑炉耐火材料专注浇注料、耐火砖等耐火材料生产加工,种类齐全,价格实惠,实施工业炉维修。
返回首页 网站地图
二维码 手机扫一扫
来电咨询

全国咨询热线
13608687008

特种耐火砖

烧结锆刚玉砖

烧结锆刚玉砖

锆刚玉砖系列制品是以α-Al2O3、部分稳定二氧化锆和锆刚玉熟料等材料为原料,经过混炼、成型、干燥,在梭式窑内高温烧制而成。该锆制砖制品具有晶体结构致密,体积密度高、容重大,常温及高温下机械强度高,热震稳定性能好,重烧收缩和高温蠕变小,并具有极高的化学稳定性及抗碱性介质侵蚀等特性。致密锆英石砖主要应用于钠-钙玻璃窑中层砖、拱脚砖等;含锆砖主要应用于大型玻璃窑熔化池、显像管窑炉、蓄热室隔墙砖以及化工、冶金工业窑炉受溶液侵蚀部位。制品的外型尺寸、理化指标、使用寿命均已达到或超过国内外同类产品的水平。 锆刚玉砖是用纯净的氧化铝粉与含氧化锆65%、二氧化硅34%左右的锆英砂在电熔炉内熔化后注入模型内冷却而形成的的白色固体,其岩相结构由刚玉与锆斜石的共析体和玻璃相组成,从相学上讲是刚玉相和锆斜石相的共析体,玻璃相充填于它们的结晶之间。 锆刚玉砖又称电熔砖英文缩写是AZS,是按Al2O3-Zr02-Sio2三元系相图的三个化学成分,依其含量多少顺序排列的,Al2O3 取A,Zr02取Z,Sio2取S,国家标准采用这个缩写,例如33号熔铸锆刚玉砖,缩写为AZS—33#,36号熔铸锆刚玉砖,缩写为AZS—36#,41号熔铸锆刚玉砖,缩写为AZS—41#。项 目抗剥落锆英石砖优质锆英石砖普通锆英石砖锆刚玉砖锆莫来石砖半锆砖ZrO2%≥65≥65≥63≥31≥2015-20SiO2%≤33≤33≤34≤21—≤20Al2O3%———≥46≥6050-60Fe2O3%≤0.3≤0.3≤0.3≤0.5≤0.5≤1.0显气孔率%≤16≤18≤22≤18≤18≤20体积密度 g/cm33.843.73.653.23.2≥2.7常温耐压强度 Mpa≥130≥100≥90≥110≥150≥100重烧变化率%不大于(1600℃×8h)±0.2±0.3±0.3±0.3±0.3±0.3荷重软化开始温度 ℃(0.2MPa,0.6%)≥1700≥1670≥1650≥1650≥1700≥1550典型应用主要用于玻璃窑、玻璃纤维窑、岩棉纤维窑、垃圾焚烧窑、陶瓷熔块釉料窑、电热炉等窑炉的关键部位。

  • 产品详情


 src=http%3A%2F%2Fimg2.qianyuwang.com%2F24639%2Fdc659a9ff26b439cb6fdfed1b5008a7e.jpg&refer=http%3A%2F%2Fimg2.qianyuwang.jpg

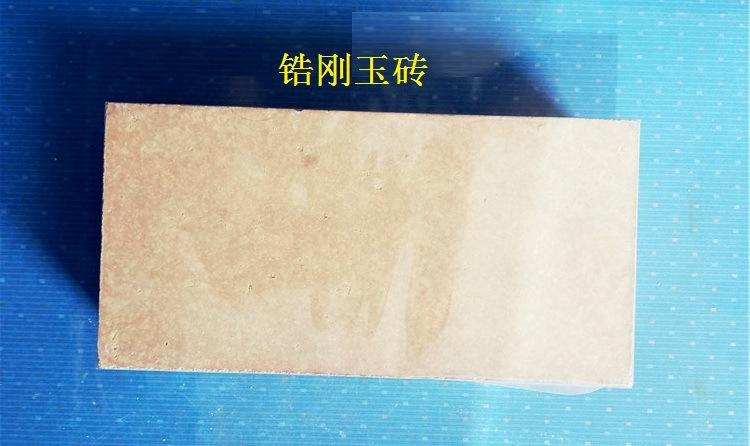

锆刚玉砖系列制品是以α-Al2O3、部分稳定二氧化锆和锆刚玉熟料等材料为原料,经过混炼、成型、干燥,在梭式窑内高温烧制而成。该锆制砖制品具有晶体结构致密,体积密度高、容重大,常温及高温下机械强度高,热震稳定性能好,重烧收缩和高温蠕变小,并具有极高的化学稳定性及抗碱性介质侵蚀等特性。致密锆英石砖主要应用于钠-钙玻璃窑中层砖、拱脚砖等;含锆砖主要应用于大型玻璃窑熔化池、显像管窑炉、蓄热室隔墙砖以及化工、冶金工业窑炉受溶液侵蚀部位。制品的外型尺寸、理化指标、使用寿命均已达到或超过国内外同类产品的水平。

       锆刚玉砖是用纯净的氧化铝粉与含氧化锆65%、二氧化硅34%左右的锆英砂在电熔炉内熔化后注入模型内冷却而形成的的白色固体,其岩相结构由刚玉与锆斜石的共析体和玻璃相组成,从相学上讲是刚玉相和锆斜石相的共析体,玻璃相充填于它们的结晶之间。

       锆刚玉砖又称电熔砖英文缩写是AZS,是按Al2O3-Zr02-Sio2三元系相图的三个化学成分,依其含量多少顺序排列的,Al2O3 取A,Zr02取Z,Sio2取S,国家标准采用这个缩写,例如33号熔铸锆刚玉砖,缩写为AZS—33#,36号熔铸锆刚玉砖,缩写为AZS—36#,41号熔铸锆刚玉砖,缩写为AZS—41#。

 项    目

抗剥落锆

英石砖

优质锆

英石砖

普通锆

英石砖

锆刚

玉砖

锆莫来石砖

半锆砖

ZrO2%

≥65

≥65

≥63

≥31

≥20

15-20

SiO2%

≤33

≤33

≤34

≤21

≤20

Al2O3%

≥46

≥60

50-60

Fe2O3%

≤0.3

≤0.3

≤0.3

≤0.5

≤0.5

≤1.0

显气孔率%

≤16

≤18

≤22

≤18

≤18

≤20

体积密度 g/cm3

3.84

3.7

3.65

3.2

3.2

≥2.7

常温耐压强度 Mpa

≥130

≥100

≥90

≥110

≥150

≥100

重烧变化率%不大于
(1600℃×8h)

±0.2

±0.3

±0.3

±0.3

±0.3

±0.3

荷重软化开始温度 ℃(0.2MPa,0.6%)

≥1700

≥1670

≥1650

≥1650

≥1700

≥1550

典型应用

主要用于玻璃窑、玻璃纤维窑、岩棉纤维窑、垃圾焚烧窑、陶瓷熔块釉料窑、电热炉等窑炉的关键部位。


上一篇:铬刚玉 下一篇:烧结锆英石砖
TAG标签: 锆刚玉砖 烧结锆刚玉砖 烧结AZS砖

相关产品

热门资讯


03

2017-09

高炉炼铁爆炸原因分析
烧结工艺  人员若未遵守安全操规程、煤气检修安全规程、未穿戴好劳保用品,可能导致煤气中毒、煤气爆炸、灼烫、触电、机械伤害等事故。  煤气管道、阀门、脱水器应每班检查、维护,若阀门故障或发生泄漏。可能导致煤气中毒、煤气爆炸···

14

2012-07

耐火砖的砌筑方法
从异形耐火砖的设计要求我们可以得出,耐火砖的种类非常繁多,那么耐火砖是怎么砌筑的?耐火砖的砌筑方法有哪些?据悉,耐火砖的砌筑方法分为:1、平砌法2、侧砌法3、竖砌法,下面河南耐火材料厂的专家就对这三种砌法一一做一详细说明···

25

2018-03

分析高炉炮泥制造所用几种原料的
炮泥是高炉冶炼过程中,关系到高炉是否顺利运行的一种关键耐火材料。主要是填充铁口作用,在高炉炉前出铁作业中,炮泥的功能就如阀门,需要出铁时,将出铁口孔打开,出完铁后,能及时将出铁孔堵上,且要确保其充分的出铁时间。随着我国···

08

2018-12

耐火浇注料预制熔铝炉熔池工作层
近年来,国内铝工业发展迅速,铝制品已经广泛得应用到各行各业,像熔铝炉这样的核心设备对耐火材料的要求也越来越高。熔铝炉耐火材料从传统的磷酸盐结合高铝砖已经过渡到低水泥结合不粘铝耐火浇注料,在性能上已经满足熔铝炉的工作需求···

01

2012-07

耐火砖分类及用途二:碱性系列耐
/* Style Definitions */ table.MsoNormalTable{mso-style-name:普通表格;mso-tstyle-rowband-size:0;mso-tstyle-colband-size:0;mso-style-noshow:yes;mso-style-parent:"";mso-padding-alt:0cm 5.4pt 0cm 5.4pt;mso-para-margin:0cm···

02

2015-11

高炉板壁结合冷却和铜冷却壁
一、板壁结合冷却结构    冷却板的冷却原理是通过分散的冷却元件伸进炉内(一般长度为700~800mm)来冷却周围的耐火材料,并通过耐火材料的热传导作用来冷却炉壳,从而起到延长耐火材料使用寿命和保护炉壳的作用。冷却壁的冷却原理是通···

24

2016-04

浅析烧结刚玉的多元化发展
刚玉类原料作为氧化铝基高档耐火材料的主要原料,其使用优势越来越多,使用范围也越来越广泛,而刚玉质耐火材料也是随着刚玉质耐火原料的不断发展而发展的。虽然烧结刚玉在使用中体现出较多的优点,但是目前国内的烧结刚玉品质单一,大···

10

2012-11

RH真空脱气炉用耐火砖详解
st1\:*{behavior:url(#ieooui) } /* Style Definitions */ table.MsoNormalTable{mso-style-name:普通表格;mso-tstyle-rowband-size:0;mso-tstyle-colband-size:0;mso-style-noshow:yes;mso-style-parent:"";mso-padding-alt:0cm 5.4p···

11

2015-11

干法回转窑耐火砖砌筑常见问题
        1、砌筑配比不符合设计要求    出现此种情况的主要原因有:①耐火砖的砖型尺寸与原设计有较大出入;②窑筒体出现较大的椭圆变形;③施工砌筑人员砌筑失误。在前2种情况下可以适当改变砌筑配比,但必须坚持2个原则:砖的大头必···

11

2012-09

耐火砖的扭曲
st1\:*{behavior:url(#ieooui) } /* Style Definitions */ table.MsoNormalTable{mso-style-name:普通表格;mso-tstyle-rowband-size:0;mso-tstyle-colband-size:0;mso-style-noshow:yes;mso-style-parent:"";mso-padding-alt:0cm 5.4p···
全国咨询热线

13608687008

郑州新密市超化镇工业园区

Copyright © 2022 河南宏泰窑炉耐火材料有限公司 版权所有
备案号:豫ICP备16041729号
公司营业执照资质
微信
电话

13608687008

邮箱

396958067@qq.com
