轻质耐火砖
- 产品详情
轻质莫来石砖又叫莫来石隔热耐火砖,主要是以硅酸铝质为主矿相的耐火材料,具有一些列优良的性能,(尤其是高温蠕变性能)居于天然原料生产的高铝制品至上。
但是由于莫来石矿物稀少,所以只有靠人工合成,合成的莫来石按照一定的比例混合,即可在一定温度下形成该体系中唯一稳定的化合物,即莫来石晶体。而莫来石的组成AL203在79%左右,SI02在21%较为适宜,但是原料中存在一定数量的杂质成分,在高温下将会造成成分反映,因此随着杂质成分增多,会使玻璃质和刚玉含量增多,并使莫来石形成粗晶结构,从而使制品气孔率增高,热震稳定性和抗侵蚀性能降低,容易出现裂缝。
据此莫来石的生产工艺有两种,烧结法和电熔法。合成莫来石系用工业氧化铝、氢氧化铝和纯净粘土(低杂质的高岭土)以及叶腊石等作为原料,也有采用高铝矾土加粘土,或用高铝矾土直接合成莫来石用于制作莫来石保温砖等制品。
以莫来石(3Al2O3·2SiO2)为主晶相的轻质莫来石砖。矿物组成除莫来石外,其中含氧化铝较低者还含有少量玻璃相和方石英;含氧化铝较高者还含有少量刚玉,耐火度较高。
我公司生产的轻质莫来石砖选料精细,制作工艺独特,最大限度的避免了杂质及结构缺陷对制品性能的影响,具有极其优良的高温体积稳定性和抗热震性,特殊的物相组合及孔隙结构使其具有尽可能低的导热系数和尽可能高的强度。同时亦可针对不同工况的窑炉或应客户要求设计、选择适宜的生产方式。 产品广泛应用于各种工业窑炉,包括:辊道窑、抽屉窑、梭式窑、隧道窑、特种陶瓷烧成炉;高炉热风炉、烧结炉、轧钢加热炉、钢包隔热衬;退火炉、锻造炉、熔铝炉、真空炉、炭化炉、回火炉;裂解炉、重整炉;玻璃退火炉、玻璃熔炉;高温试验炉等。可直接作为耐火内衬或隔热层,也是中高温窑炉烧嘴托砖、烧嘴固定砖及轻质烧嘴砖的更新换代产品。

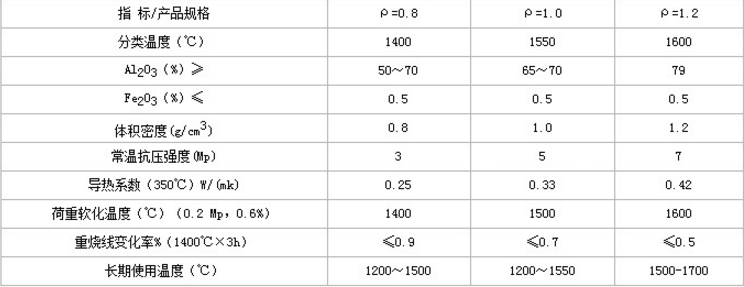

轻质莫来石砖理化指标如下:

但是由于莫来石矿物稀少,所以只有靠人工合成,合成的莫来石按照一定的比例混合,即可在一定温度下形成该体系中唯一稳定的化合物,即莫来石晶体。而莫来石的组成AL203在79%左右,SI02在21%较为适宜,但是原料中存在一定数量的杂质成分,在高温下将会造成成分反映,因此随着杂质成分增多,会使玻璃质和刚玉含量增多,并使莫来石形成粗晶结构,从而使制品气孔率增高,热震稳定性和抗侵蚀性能降低,容易出现裂缝。
据此莫来石的生产工艺有两种,烧结法和电熔法。合成莫来石系用工业氧化铝、氢氧化铝和纯净粘土(低杂质的高岭土)以及叶腊石等作为原料,也有采用高铝矾土加粘土,或用高铝矾土直接合成莫来石用于制作莫来石保温砖等制品。
以莫来石(3Al2O3·2SiO2)为主晶相的轻质莫来石砖。矿物组成除莫来石外,其中含氧化铝较低者还含有少量玻璃相和方石英;含氧化铝较高者还含有少量刚玉,耐火度较高。
我公司生产的轻质莫来石砖选料精细,制作工艺独特,最大限度的避免了杂质及结构缺陷对制品性能的影响,具有极其优良的高温体积稳定性和抗热震性,特殊的物相组合及孔隙结构使其具有尽可能低的导热系数和尽可能高的强度。同时亦可针对不同工况的窑炉或应客户要求设计、选择适宜的生产方式。 产品广泛应用于各种工业窑炉,包括:辊道窑、抽屉窑、梭式窑、隧道窑、特种陶瓷烧成炉;高炉热风炉、烧结炉、轧钢加热炉、钢包隔热衬;退火炉、锻造炉、熔铝炉、真空炉、炭化炉、回火炉;裂解炉、重整炉;玻璃退火炉、玻璃熔炉;高温试验炉等。可直接作为耐火内衬或隔热层,也是中高温窑炉烧嘴托砖、烧嘴固定砖及轻质烧嘴砖的更新换代产品。
轻质莫来石砖理化指标如下:

相关产品
热门资讯
28
2012-08
前面,我们的耐火材料专家曾经介绍了耐火砖膨胀缝的设置,耐火砖的砖缝和膨胀缝是完全不同的两个概念,膨胀缝是属于为了防止耐火砖膨胀故意保留的,而砖缝却是自然存在的,其要求越小越好。耐火砖在砌筑时根据所要求的施工精细程度分类···
14
2020-07
在环保政策不断收紧的背景下,光伏玻璃全氧窑炉在国内的发展慢慢兴起,从以前250t/d发展到目前650t/d、750t/d、800t/d,全氧燃烧玻璃窑炉逐步规模化、产业化,科学配套窑炉耐火材料种类成为重中之重。窑用耐材的选择原则在选用玻璃窑炉···
29
2015-05
(1)对炉衬耐火材料的要求 感应电炉对炉衬材料的选择都是以炉子的利用率和经济性为主要依据的。而且,对炉衬材料的质量要求又是很高的。因为为了电气上的紧密耦合,炉衬的厚度应力求在不影响使用寿命的前提下越薄越好。但是,这样薄···
26
2018-11
XX公司1×65孔ZHJL5552D型焦炉,由北京XX公司设计,其特点为:双联火道、废气循环、焦炉煤气下喷、空气侧入。炭化室长15.98米,宽520mm,高5.5米。第一章 总则烘炉就是把已经安装了护炉设备的冷态焦炉由常温逐步加热到能够装煤的温度.烘···
14
2013-03
/* Style Definitions */ table.MsoNormalTable{mso-style-name:普通表格;mso-tstyle-rowband-size:0;mso-tstyle-colband-size:0;mso-style-noshow:yes;mso-style-parent:"";mso-padding-alt:0cm 5.4pt 0cm 5.4pt;mso-para-margin:0cm···
07
2013-08
/* Style Definitions */ table.MsoNormalTable{mso-style-name:普通表格;mso-tstyle-rowband-size:0;mso-tstyle-colband-size:0;mso-style-noshow:yes;mso-style-parent:"";mso-padding-alt:0cm 5.4pt 0cm 5.4pt;mso-para-margin:0cm···
15
2014-04
由于熔渣与石墨润湿性差,加入石墨到耐火氧化物中可以大大减小熔渣渗入耐火材料的深度,从而减轻耐火材料的热剥落与结构剥落。因此,在钢铁工业特别是一些问断式生产设备如铁水预处理罐(或桶)、氧气转炉、电炉、钢包等广泛使用···
23
2012-05
/* Style Definitions */ table.MsoNormalTable{mso-style-name:普通表格;mso-tstyle-rowband-size:0;mso-tstyle-colband-size:0;mso-style-noshow:yes;mso-style-parent:"";mso-padding-alt:0cm 5.4pt 0cm 5.4pt;mso-para-margin:0cm···
23
2023-11
1、前言对于只有单铁口的高炉而言,出铁间隔短,休风时间少,若采用低水泥浇注料,无法保证足够的烘烤时间,所以大多数此类高炉仍采用免烘烤铁沟捣打料。免烘烤捣打料存在组织疏松、抗氧化性差、通铁量低、现场施工劳动强度大等缺点;另···
18
2013-01
@font-face{font-family:"Times New Roman";}@font-face{font-family:"宋体";}@font-face{font-family:"Symbol";}@font-face{font-family:"Arial";}@font-face{font-family:"黑体";}@font-face{font-family:"Courier New";}@font-face···
