无标题文档
河南宏泰窑炉耐火材料专注浇注料、耐火砖等耐火材料生产加工,种类齐全,价格实惠,实施工业炉维修。
返回首页 网站地图
二维码 手机扫一扫
来电咨询

全国咨询热线
13608687008

耐火材料行业知识

板状刚玉的特性以及在冶金耐火材料中的应用

板状氧化铝国内也称板状刚玉,是一种纯净的、不添加如MgO、B2O3等任何添加剂而烧成收缩的烧结氧化铝,具有结晶粗大、发育良好的α-Al2O3晶体结构。由于其是在稍低于2035℃,接近于Al2O3熔点的温度下烧结,其中的Al2O3已转变为刚玉α-Al2O3。之所以称之为“板状氧化铝”是因为这种材料是由中位径40〜200μm的六方板状α-Al2O3晶体所组成。在快速烧结时,亚微米级的α-Al2O3结晶形成的粗大晶体中包含有闭口球状气孔,使板状氧化铝具有良好的加热体积稳定性和良好的抗热震能力。

板状氧化铝做为大综耐火骨料应用始于五十年代中期,当时开发出了新型耐火材料结合剂,如高纯铝酸钙水泥以及磷酸盐结合剂。这些结合剂的应用使板状氧化铝耐火材料的抗侵蚀性和耐磨性大大提高。
1.板状氧化铝的特性
普通烧结氧化铝一般是在回转窑或隧道运中烧成的,由于受到温度限制通常需加入少量的烧结促进剂如MgO、CaO等促进其致密。因此普通烧结氧化铝的气孔率较低,结晶细而致密,致使其抗热震性较差。
而板状氧化铝是在1900℃以上的高温下快速烧成且烧结的再结晶α-Al2O3,不含任何添加剂,其显微结构有下述特征:
①由发育良好的α-Al2O3晶体组成;
②α-Al2O3结晶粗大,中位径多在40~200μm,其晶体二维形貌呈平板状并互相穿插交错;
③α-Al2O3晶体内含许多5~15μm的圆形封闭气孔;而开口气孔则较少,一般2%~3%;
④由于的存在(0.16%左右),结构中有β-Al2O3存在,但全都是生长在α-Al2O3晶体的晶界处。
由于扳状氧化铝的上述结构特征,使其具有以下物理性能:
①熔点高,约2040℃;
②晶粒硬度大,莫氏硬度9,努谱硬度(Knoop)2000;
③耐化学侵蚀,除氢氟酸和磷酸外,大多数碱与矿物酸对板状氧化铝不起作用;

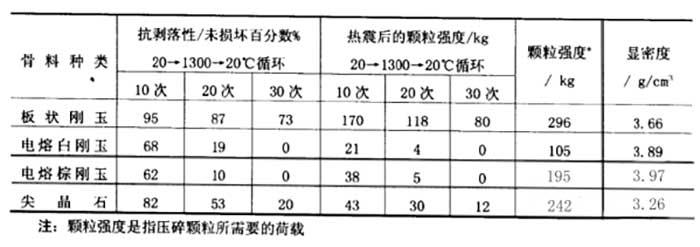

④由于其不存在显微裂纹和大的内部气孔,其强度较高;同时,受热冲击时其强度下降不多,因而热震稳定性较好(见表1);
⑤高导热性和高电阻率,在高频与高温下具有良好的电性能。

板状氧化铝的典型性能如表1所列,板状氧化铝多做耐火骨料使用,也有做为加入物进入基质的,与其它耐火原料配合将具有以下优势:高耐火度;热负荷强度高;蠕变小;高密度;低透气性;热震稳定性、耐磨性能好;热收缩率低;纯度高,减少杂质对材料高温性能的影响。
2.板状氧化铝在钢铁工业用耐火材料中的应用
由于板状氧化铝的一系列恃性,使它成为一种理想的耐火原料,既可以作为骨料用于Al2O3-C、Al2O3-SiO2-C和Al2O3-Cr2O3等耐火材料中,也可以添加到其它高铝质不定型耐火材料中。磷酸盐结合和铝酸钙水泥结合的板状氧化铝不定型耐火材料得到广泛应用。凡是电熔刚玉或白刚玉应用的部位都可以用板状氧化铝替代,使耐火材料的性能得到改进。

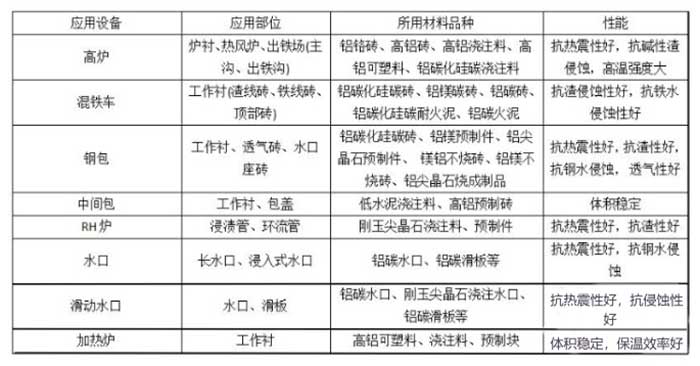

板状氧化铝在钢铁工业中的应用几乎包括了从高炉、热风炉、混铁炉、鱼芾罐到转炉、二次精炼炉、模铸和连铸的盛钢桶、中间包以及均热炉和加热炉等所有用氧化铝耐火材料的部位(表2)。
在陶瓷工业中,板状氧化铝用于窑具而使其性能得以明显改善。如用于陶瓷辊棒可以改善其热震稳定性和抗变形能力;用于制造烧制火花塞、氧化铝球等高温陶瓷用的匣钵、棚板等,寿命有明显提高。板状氧化铝还可以用作绝缘子,以及要求低气孔、高强度和高纯度的用于高温反应的催化剂载体等。
TAG标签: 板状刚玉

相关资讯


12

2024-09

半硅砖
半硅砖是重要耐火材料,以半硅质粘土为主要原料,具有良好耐火性、热稳定性和抗渣性,成本较低。生产需关注原料选择、制备工艺、高温烧结和质量控制。广泛应用于钢铁、化工、建材和有色金属冶炼等领域。半硅砖的组成与特性二氧化硅和氧···

09

2024-09

建材、水泥行业用耐火材料
高强度磷酸盐耐磨砖本产品是在普通磷酸结合高铝砖的基础上,通过工艺,采用化学添加物,使制品的强度、耐磨性及荷重软化温度均大幅度提高,其高温性能和抗热震性也优于磷酸盐结合高铝砖。该产品一九九一年通过省级技术鉴定,一九九三年···

09

2024-09

冶金、冶炼、铝业、炼铁、化工行业用耐火材料
镁砖本产品经高温烧制而成,是碱性耐火材料中最主要的制品,具有耐火度高,对铁的氧化物、碱性炉渣及高钙熔剂具有良好的抗侵蚀性等特点,在冶金窑炉中应用广泛。 牌号 Brands性能 PropertiesMZ-95MZ-89MZ-87化学成份Chemical compositi···

09

2024-09

玻璃窑用耐火材料配置说明
玻璃窑用耐火材料配置说明一、玻璃窑炉底用粘土质大砖,采用高强度浇注料预制大块,预制大砖耐压强度高、耐火度高、热震性好,并且价格也优于传统的粘土砖。二、蓄热室炉墙用耐火材料配置:中下部选用MZ-70烧结莫来石标准砖,代替镁铬标···

28

2024-08

玻璃窑池壁砖侵蚀严重而炸裂的热修措施及玻璃熔窑常用的热修方法
玻璃窑池壁砖在使用过程中由于侵蚀减薄或不正常情况造成粉碎性炸裂时,应采取措施进行热修。具体措施1制作合适面积的钢篦子对粉碎性炸裂的部位加固,既不阻止冷却风冷却池壁,又能护牢炸裂池壁。适用于有一定厚度的池壁砖。2在设计有下···

31

2024-07

做焚烧炉用什么耐火砖?
选择适合的耐火砖取决于焚烧炉处理的物料种类和成分,以及其对耐火材料的侵蚀性。不同类型的焚烧物料可能含有不同的化学成分,因此需要根据实际情况选择相应的耐火砖。焚烧炉炉衬材料的选择,首先根据炉膛温度的高低,选用能承受焚烧温···

31

2024-07

板状刚玉的特性以及在冶金耐火材料中的应用
板状氧化铝国内也称板状刚玉,是一种纯净的、不添加如MgO、B2O3等任何添加剂而烧成收缩的烧结氧化铝,具有结晶粗大、发育良好的α-Al2O3晶体结构。由于其是在稍低于2035℃,接近于Al2O3熔点的温度下烧结,其中的Al2O3已转变为刚玉α-Al···

09

2024-05

无水炮泥生产中湿碾时间短影响使用效果吗
炮泥在生产过程中,特别要注意工艺配比中的原料碾制时间,以及加入原料顺序。按工艺配比材料比例加好后,先干碾再进行湿碾,干碾5分钟后,再进行湿碾40分钟,湿碾时间要严格掌握,时间不能太短;绝对不能低于40分钟,否则在开口时,断口···

27

2024-04

板状刚玉的特性以及在冶金耐火材料中的应用
板状氧化铝国内也称板状刚玉,是一种纯净的、不添加如MgO、B2O3等任何添加剂而烧成收缩的烧结氧化铝,具有结晶粗大、发育良好的α-Al2O3晶体结构。由于其是在稍低于2035℃,接近于Al2O3熔点的温度下烧结,其中的Al2O3已转变为刚玉α-Al···

27

2024-04

锆英石砖的制作工艺
锆英石砖作为耐火材料,在窑炉等高温环境中有着重要的应用。锆英石砖的制造工艺用半干法生产工艺可制造黏土结合锆英石制品。锆英石砂和锆英石细粉中加入2%的可塑黏土,并以电解质来调整泥料的性能。泥料经混炼,并在127MPa的压力下成型···

热门产品

全国咨询热线

13608687008

郑州新密市超化镇工业园区

Copyright © 2022 河南宏泰窑炉耐火材料有限公司 版权所有
备案号:豫ICP备16041729号
公司营业执照资质
微信
电话

13608687008

邮箱

396958067@qq.com
