无标题文档
河南宏泰窑炉耐火材料专注浇注料、耐火砖等耐火材料生产加工,种类齐全,价格实惠,实施工业炉维修。
返回首页 网站地图
二维码 手机扫一扫
来电咨询

全国咨询热线
13608687008

耐火材料行业动态

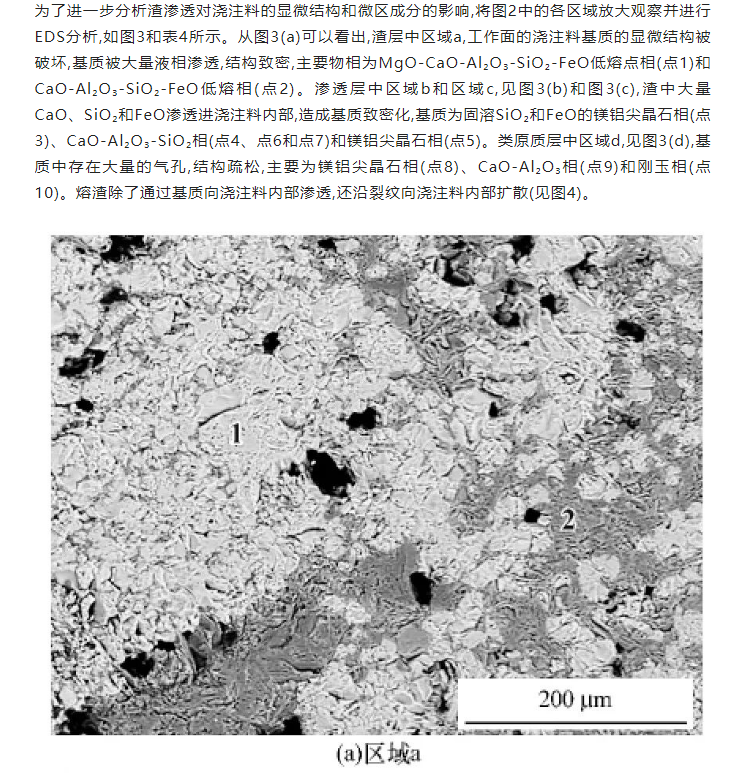

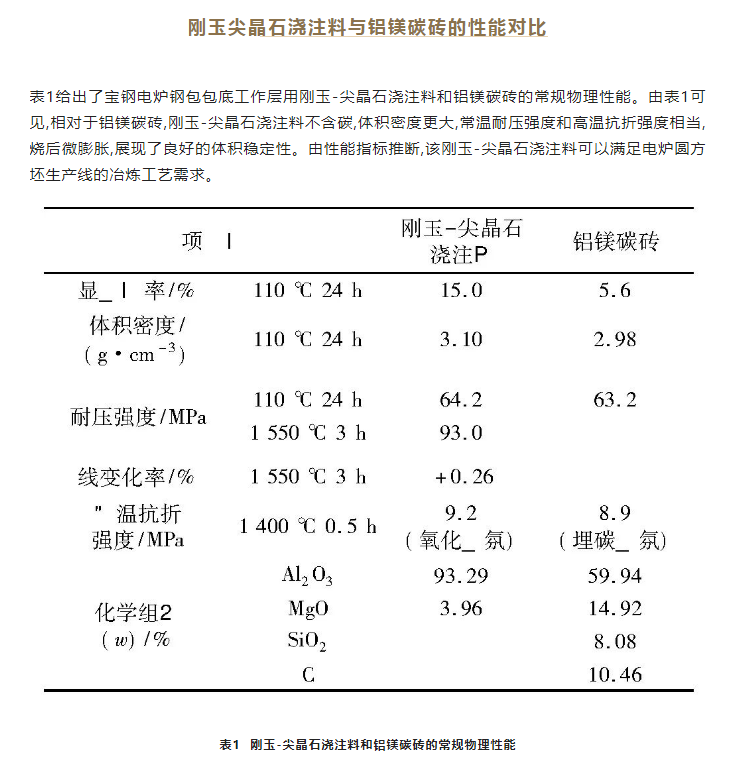

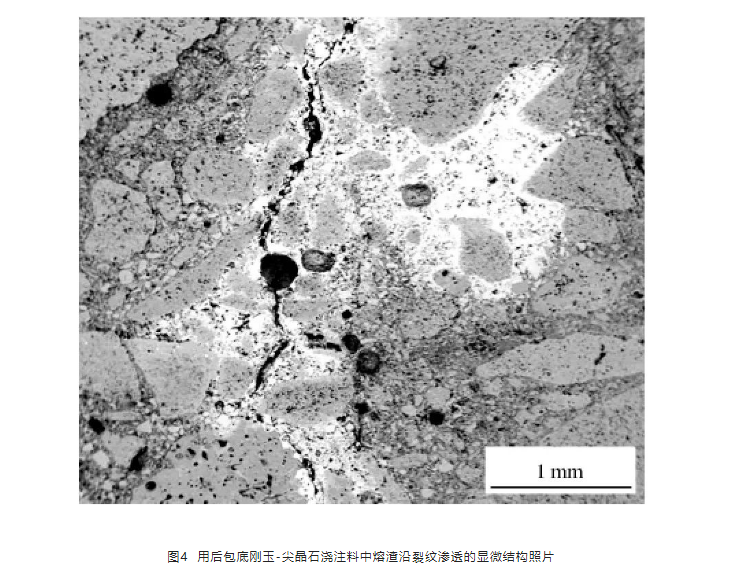

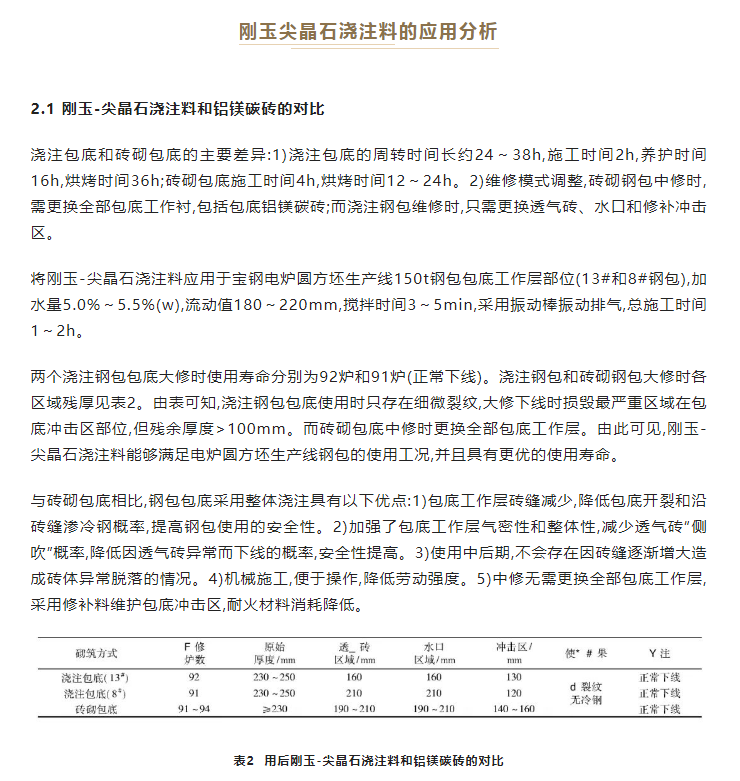

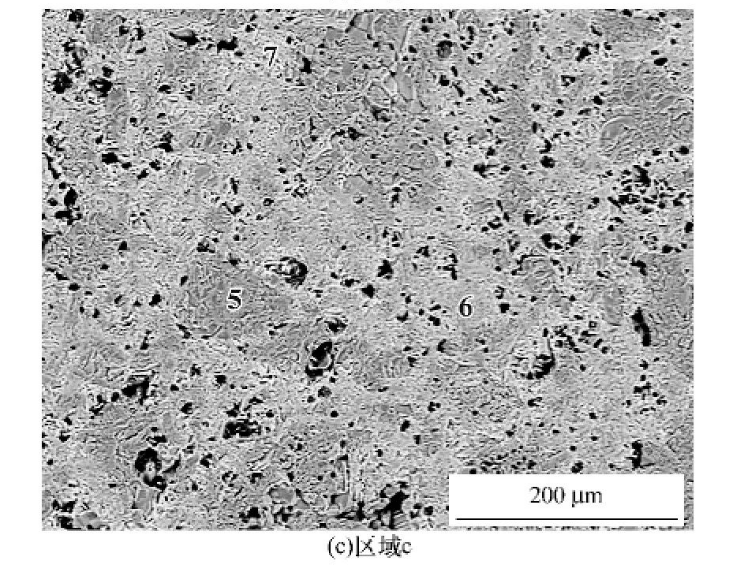

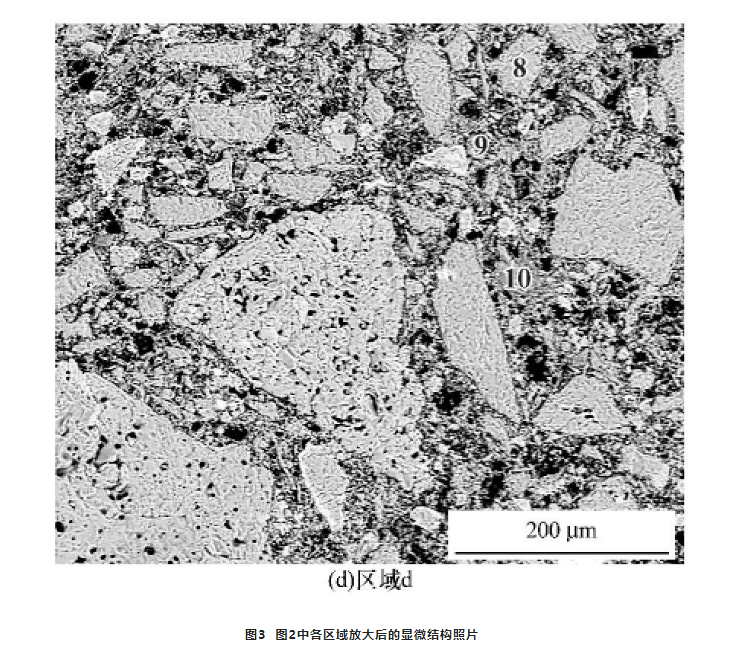

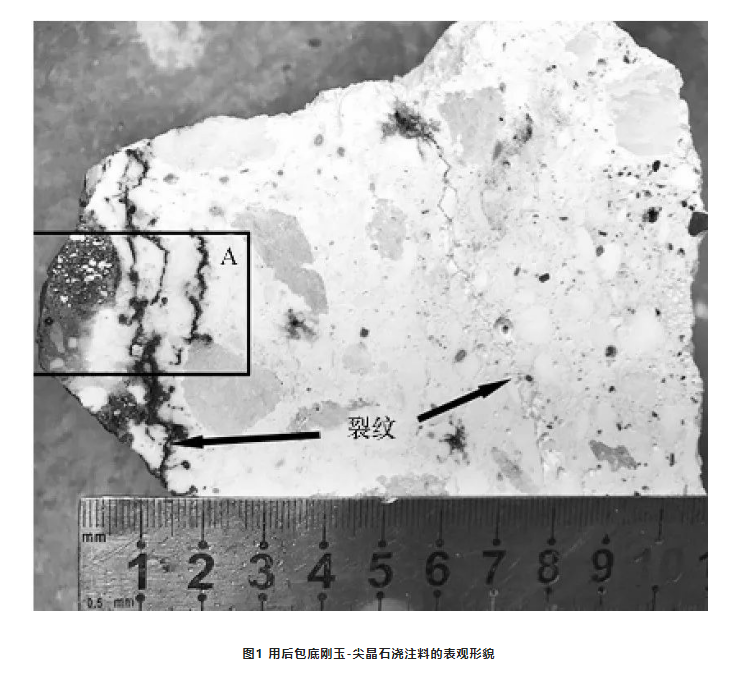

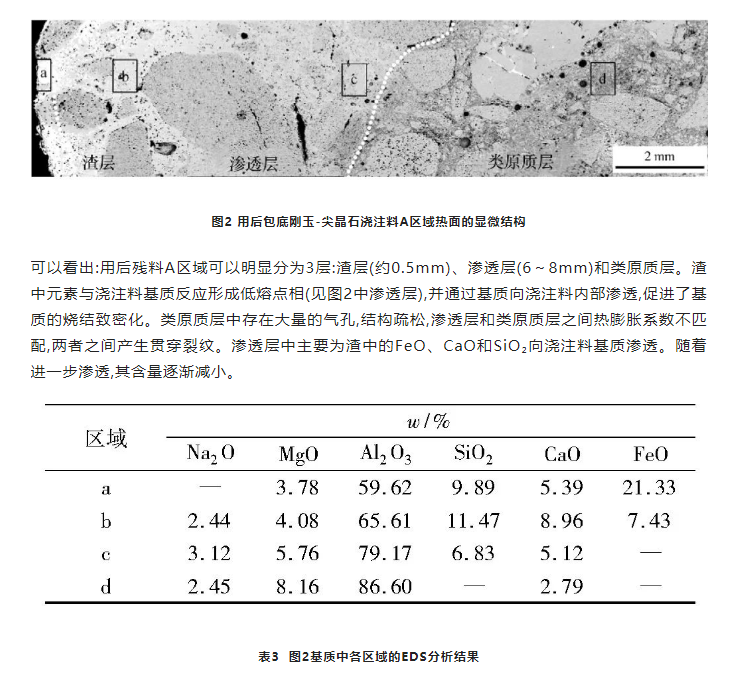

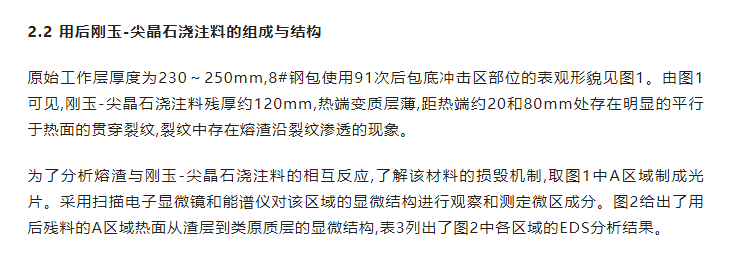

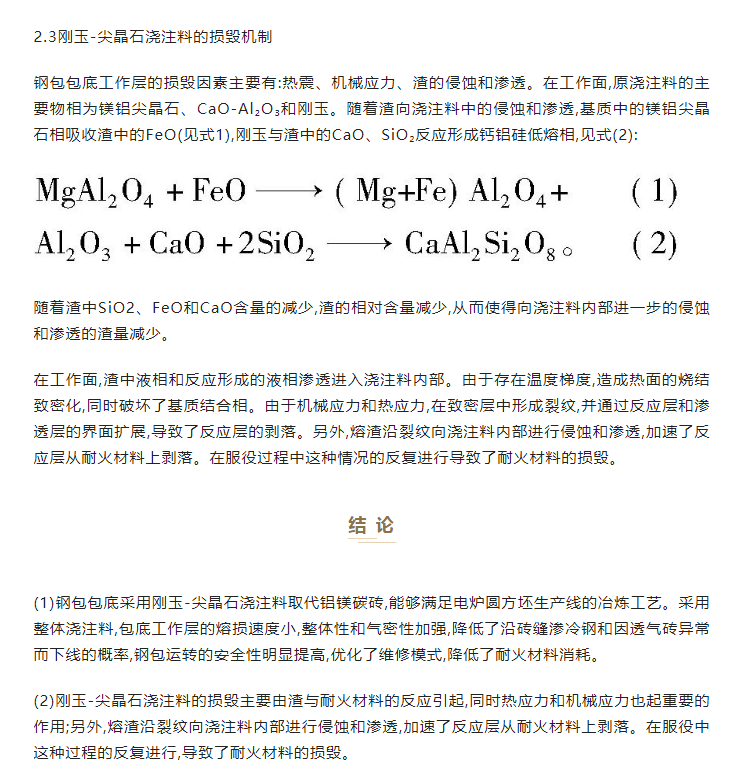

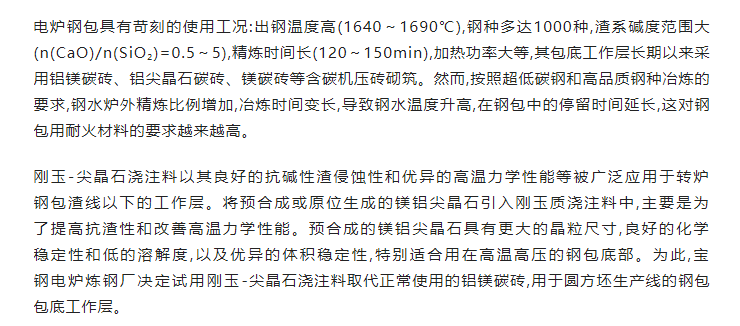

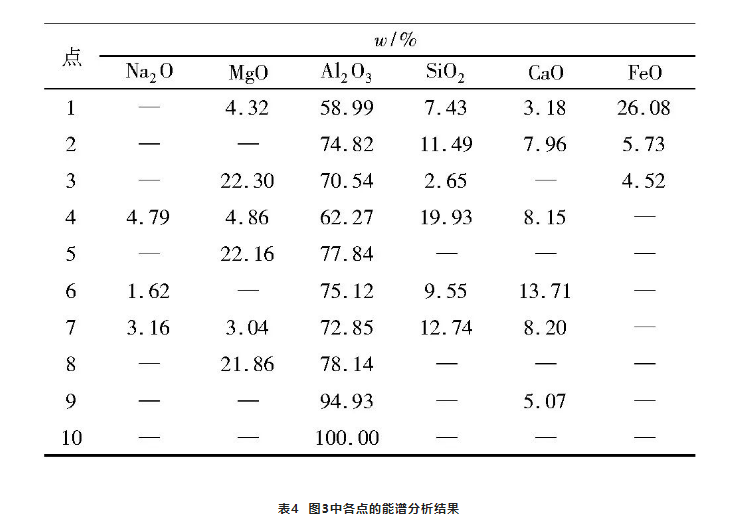

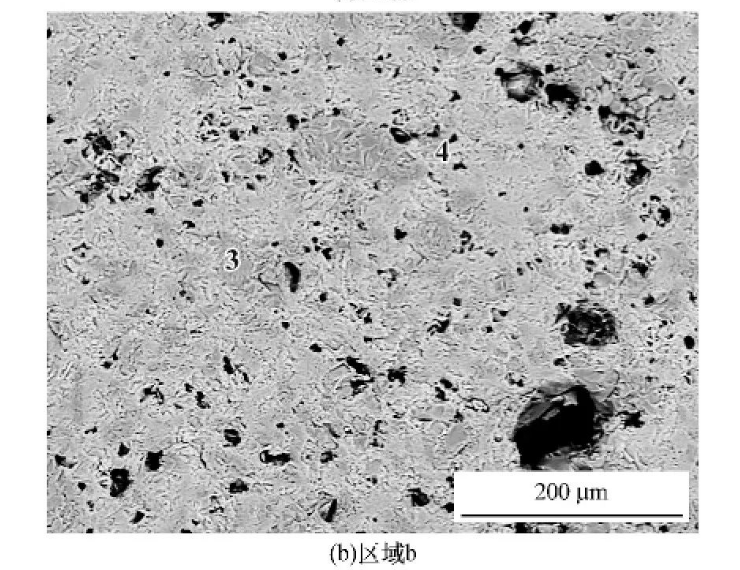

电炉炼钢用刚玉尖晶石浇注料代替铝镁碳砖的可行性
















TAG标签: 浇注料 铝镁碳砖

相关资讯


27

2023-09

锚固件的分类及使用方法
在耐火材料的施工中,将整体耐火材料内衬或耐火预制块与炉壳或炉体钢结构连接起来的构件,称为锚固件。锚固件能够将整体内衬或预制构件固定在一定位置上,用来抵抗静荷载、热应力、机械转动或震动。除此之外,锚固件还有助于防止施工过···

02

2023-09

冲蚀角度和冲蚀速度与高铝浇注料预制件体积磨损率的关系
图1为高铝浇注料预制件原始成型面、内部切面分别在30°、45°、60°的冲蚀角度下进行试验后的体积冲蚀率测试结果。在30°、45°、60°冲蚀角度时,髙铝浇注料预制件原始成型面、内切面体积磨损率分别为0.056mm3/g和0.017mm3/g、0.082mm···

22

2023-08

免烧耐火材料用结合剂的种类有哪些
免烧耐火材料结合剂免烧耐火材料未经烧成,须通过结合剂的选择使材料具有一定的结合性,并产生一定强度。为了保证免烧耐火材料的特点,满足其制备要求和使用要求。因此需选择性能较好的结合剂,往往可能需要选择多种结合剂作为复合结合···

28

2023-04

三种不同材质的低水泥耐火浇注料的基本性能
低水泥耐火浇注料的基本性能,是按照配制原则,经过精心的设计和筛选试验,采用最佳的工艺条件制成试样。在自然条件下养护,环境温度为10~25℃。养护到期后,检验3d常温耐压强度,一般为15.45MPa。然后,将试样烘干,并检验其性能。低水···

03

2022-12

高铝耐火砖出窑后能打水吗
高铝砖经过成型、烧成后,尤其是刚出窑的耐火砖是不能打水的。一些销售商一味追求高铝砖的单重和体密密度,在耐火砖刚出窑时就开始打水,以使其不科学的方式,让高铝耐火砖在出窑手感还有余温时打水,会使高铝砖失去应有的耐压强度和使···

29

2022-11

泵送耐火浇注料的研制及应用
现状浇注料具有生产过程简单,使用设备少,应用性强的特点。但在施工过程中,很多窑炉作业空间受限、在高空处作业位置受限,甚至有些区域完全无作业空间,材料吊装困难,完全依靠人工作业,导致作业难度大、作业速度慢。在这种情况下,···

23

2022-11

长寿命的窑衬不光要有好材料,这些步骤一个都不能省
为了延长窑炉的寿命,保证窑的可靠运行,必须对窑炉进行有效的管理。由于窑炉的砌筑环节将对窑炉后期生产和运行有直接的影响,所以必须对窑炉砌筑过程的质量进行控制。在质量控制过程中,要做好材料、施工、验收工作,从而提高砌筑水平···

18

2022-11

中档熔窑用耐火材料配置举例
在玻璃工业中,熔窑耐火材料的质量对于提高玻璃产品产量和质量、节约燃料、延长熔窑使用寿命、降低玻璃生产成本具有重要的意义。不良的耐火材料不但限制了熔窑作业温度,而且会严重地损坏玻璃的质量,产生结石、条纹、气泡、不必要的着···

16

2022-11

碳化硅火泥泥浆对其原料性能要求的差别
碳化硅火泥用于高炉碳化硅镶砖、干熄焦牛腿砖、铝电解槽碳化硅砖以及陶瓷窑碳化硅的砌筑或粘接。目前,碳化硅泥浆主要以碳化硅颗粒和细粉为主要原料,以液体酚醛树脂为结合剂,具有养护强度高、砌体结构稳定性和气密性好、理化性能稳定···

16

2022-11

炉外精炼钢包熔池耐火砖损蚀过快的原因分析
炉外精炼是炼钢厂对钢水进行深脱氧、硫,去除夹杂物和合金化的主要冶炼过程。考虑LF精炼钢包不同部位的侵蚀介质不同,主要分为渣线区和熔池区。钢包渣线区域由于受到氧化物熔渣的剧烈侵蚀,通常采用的是含碳量在12~18wt%的MgO-C耐火砖···

热门产品

全国咨询热线

13608687008

郑州新密市超化镇工业园区

Copyright © 2022 河南宏泰窑炉耐火材料有限公司 版权所有
备案号:豫ICP备16041729号
公司营业执照资质
微信
电话

13608687008

邮箱

396958067@qq.com
